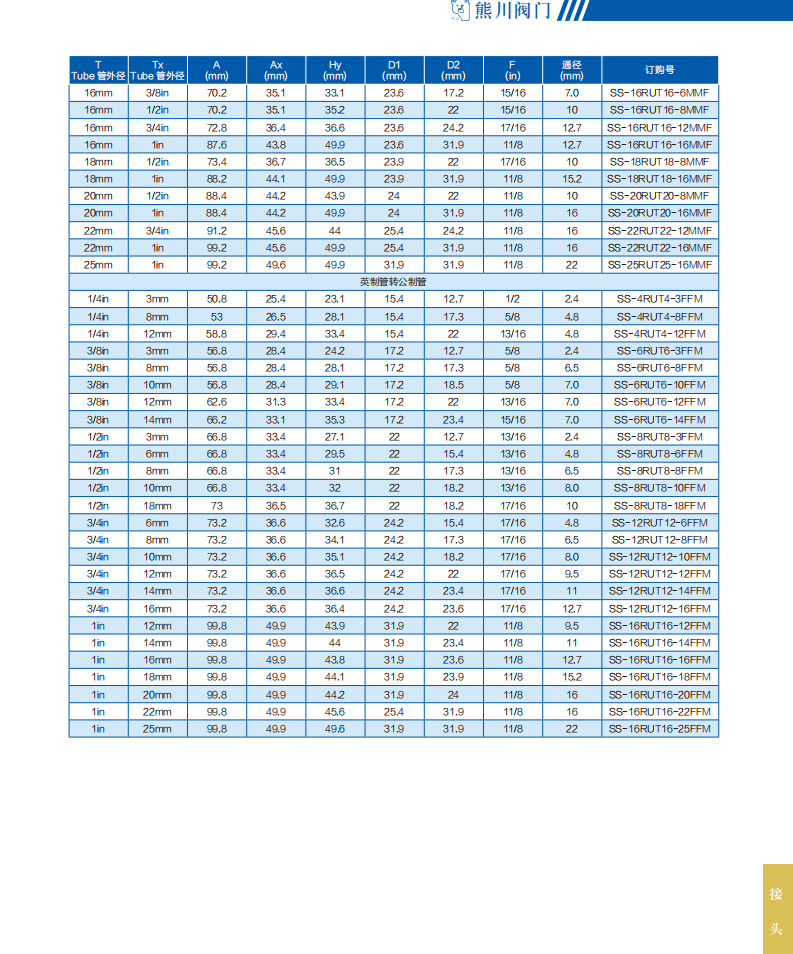

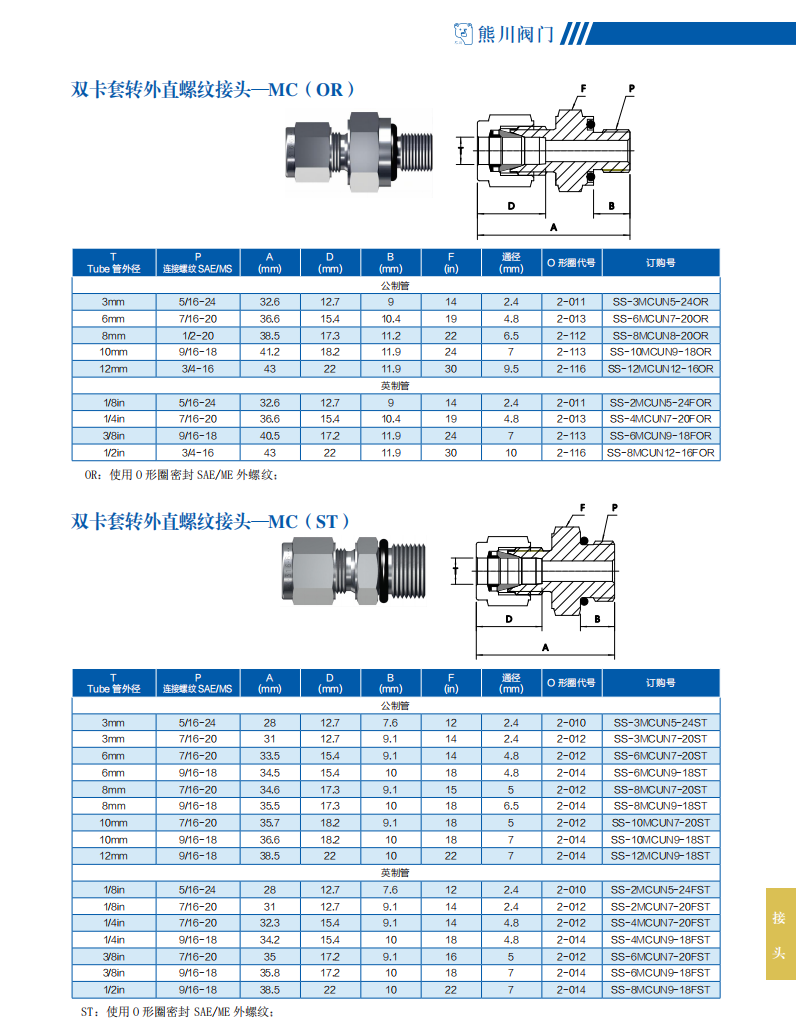

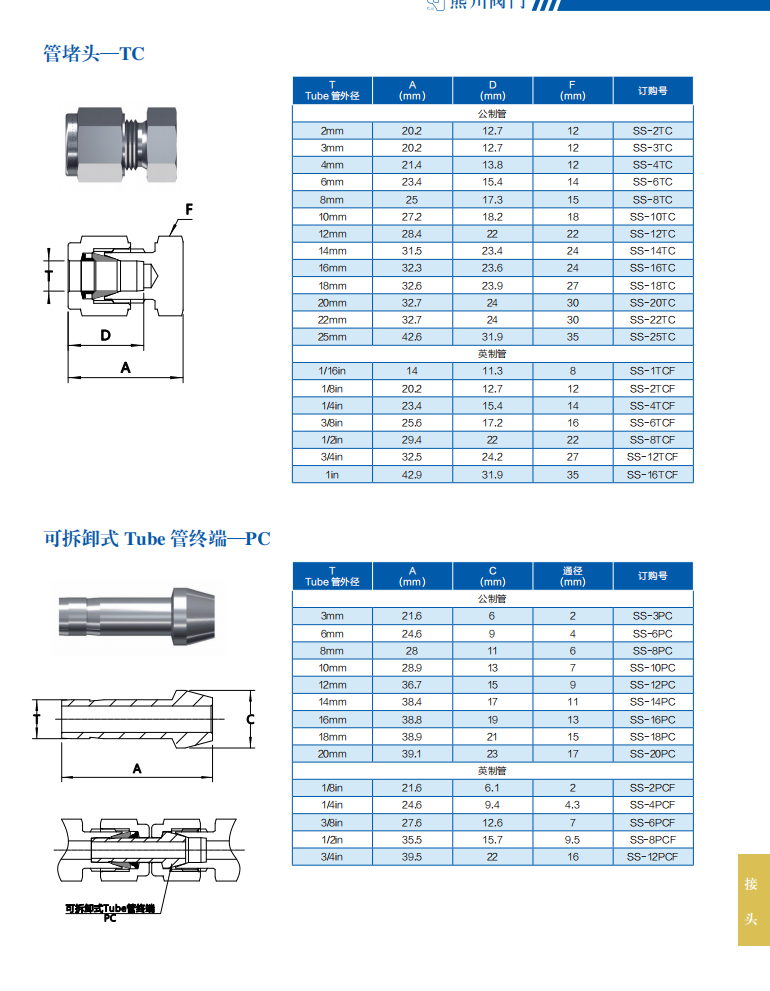

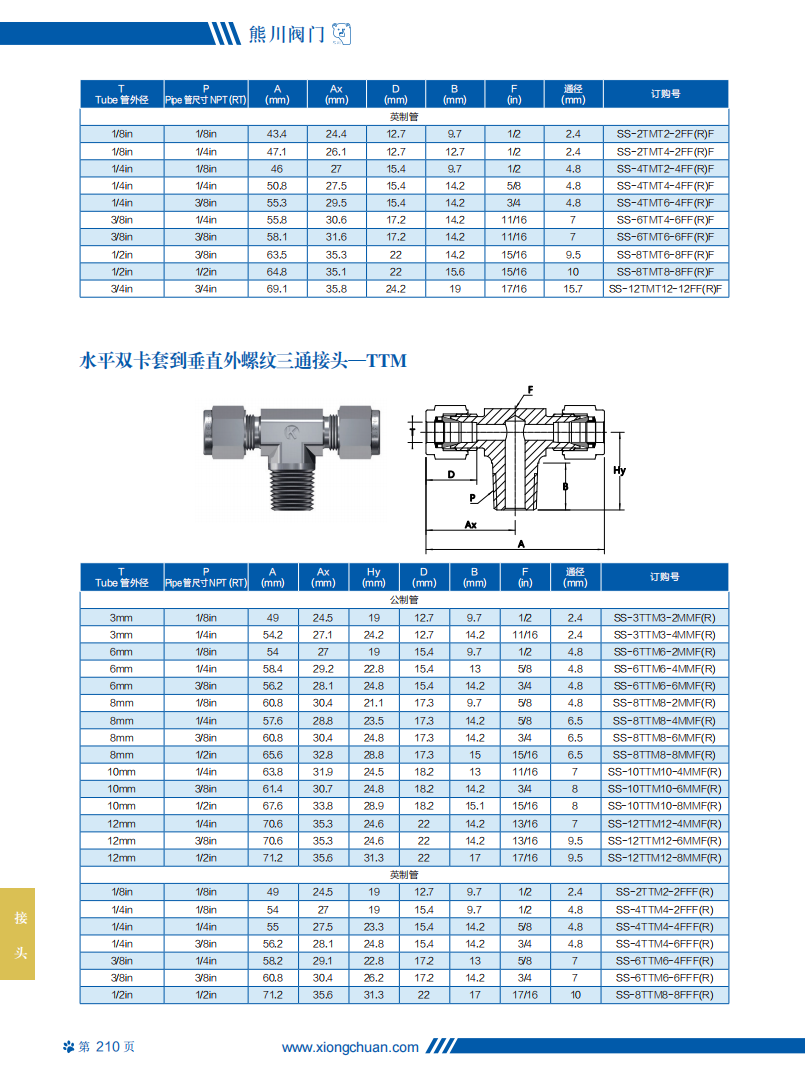

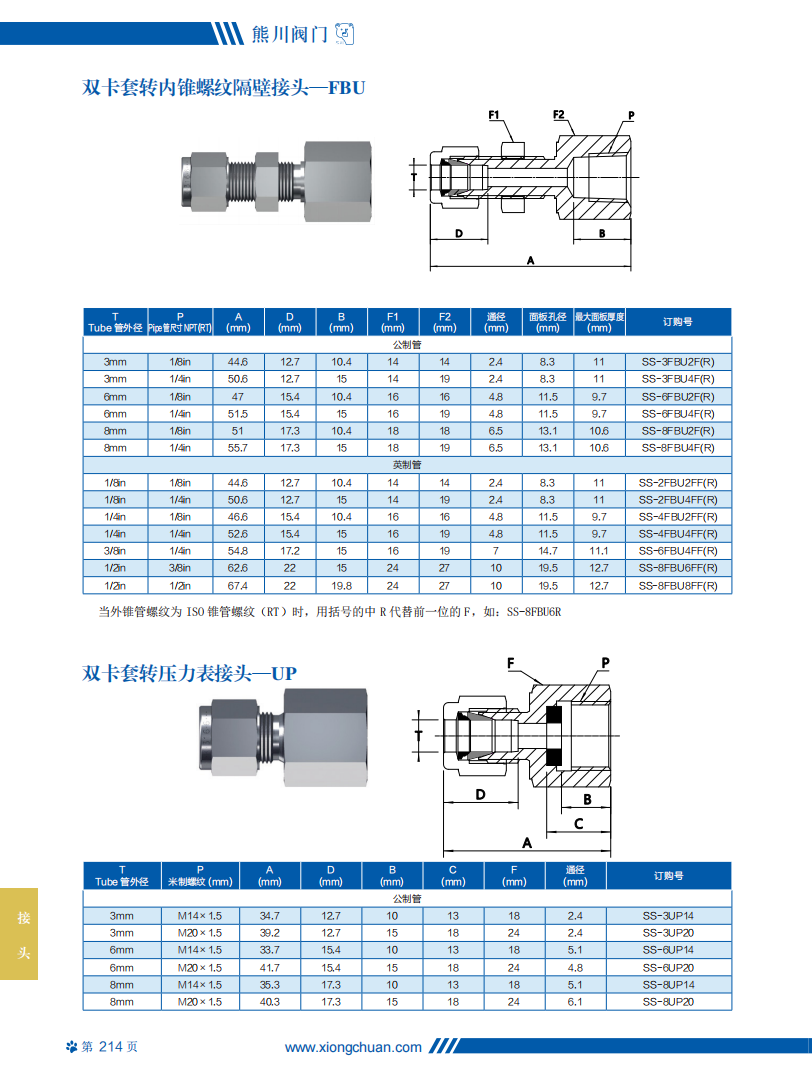

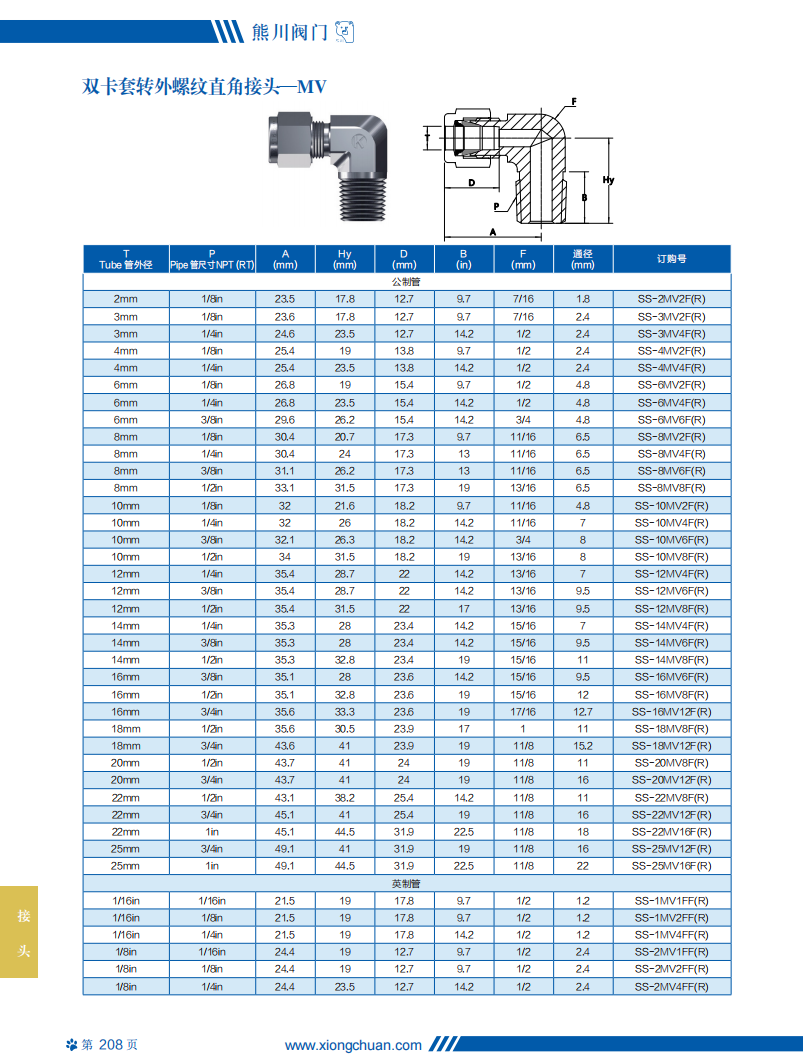

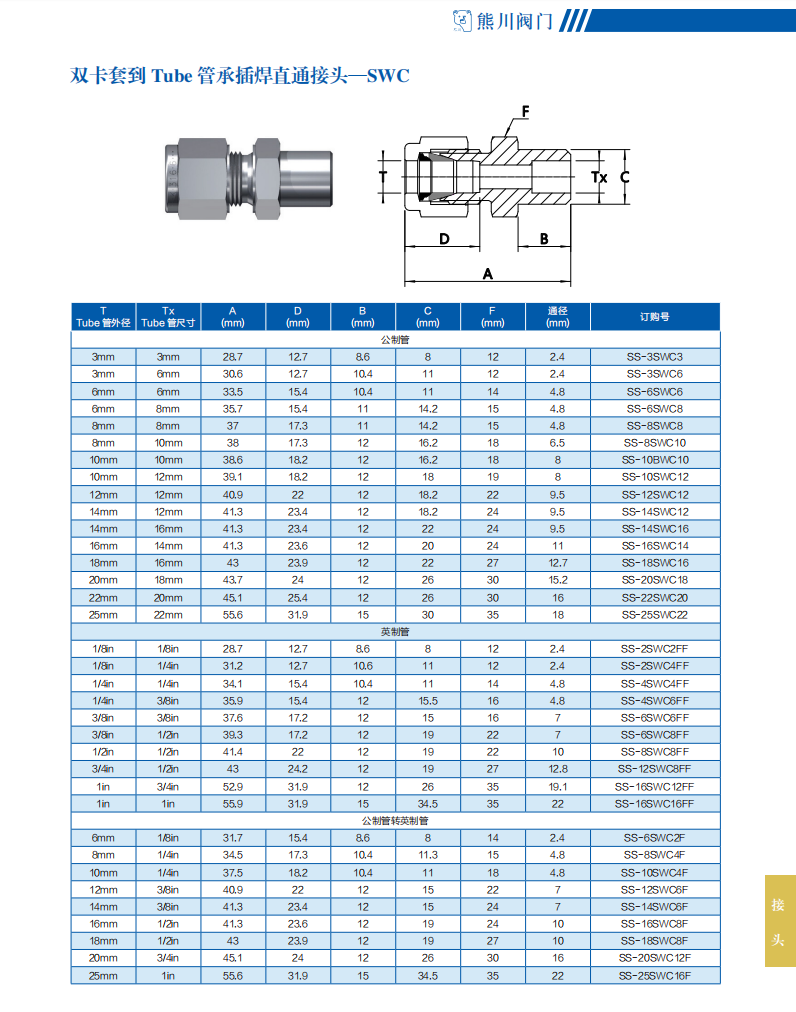

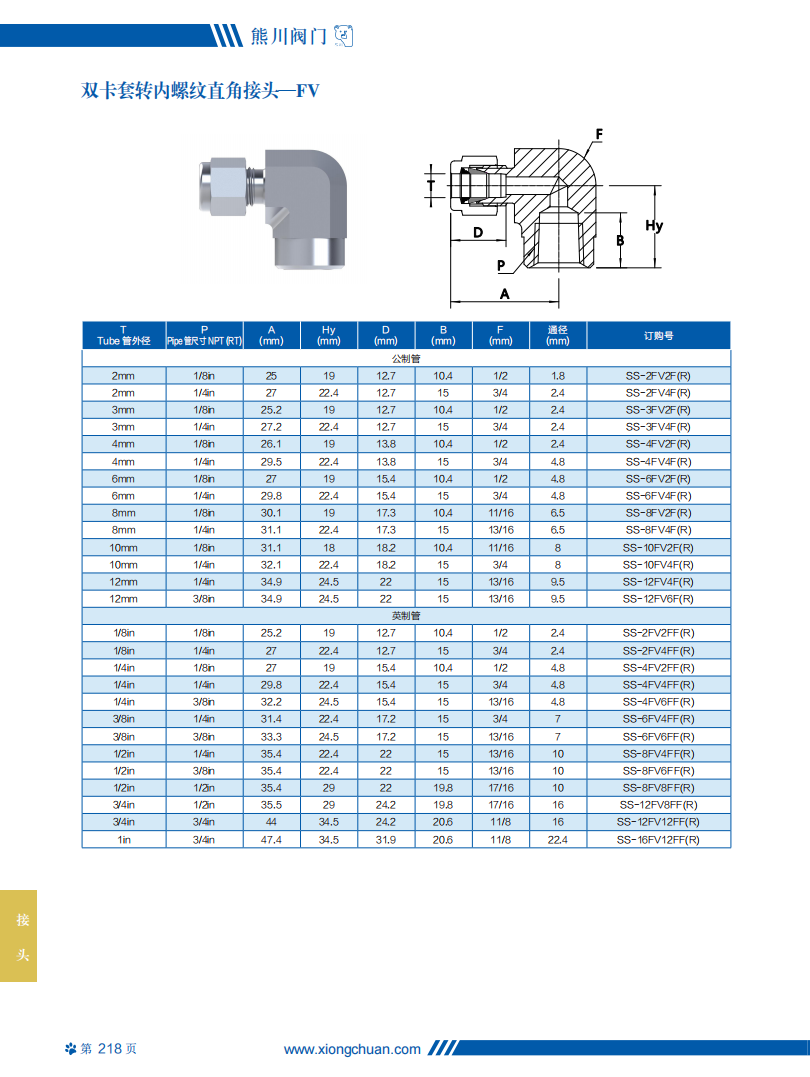

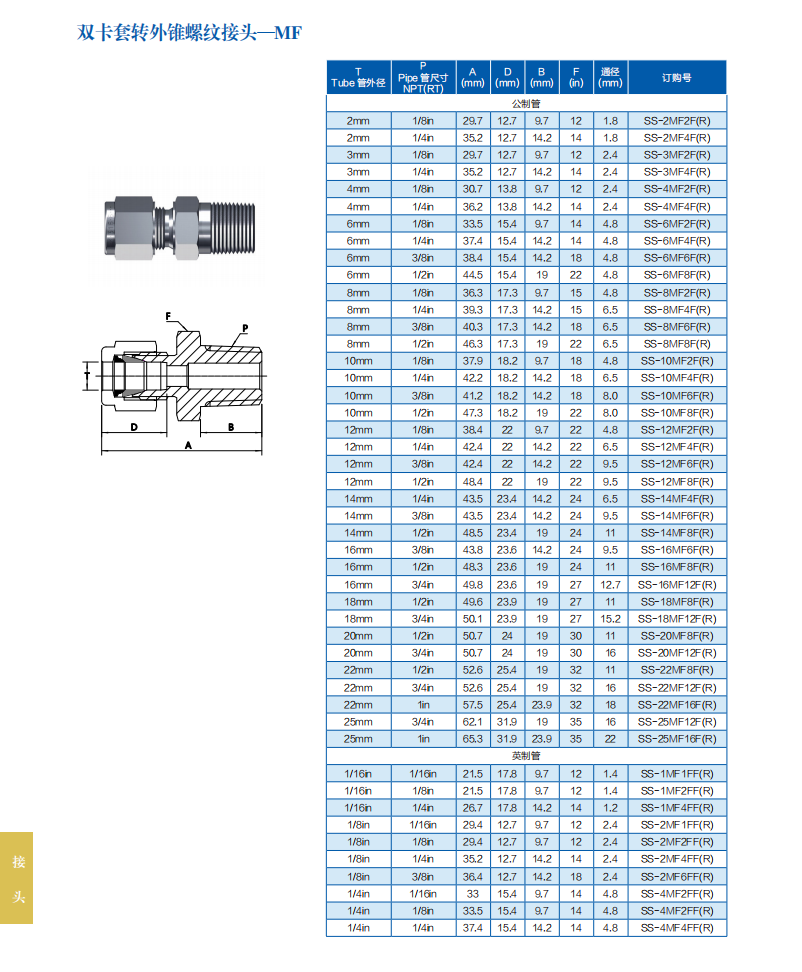

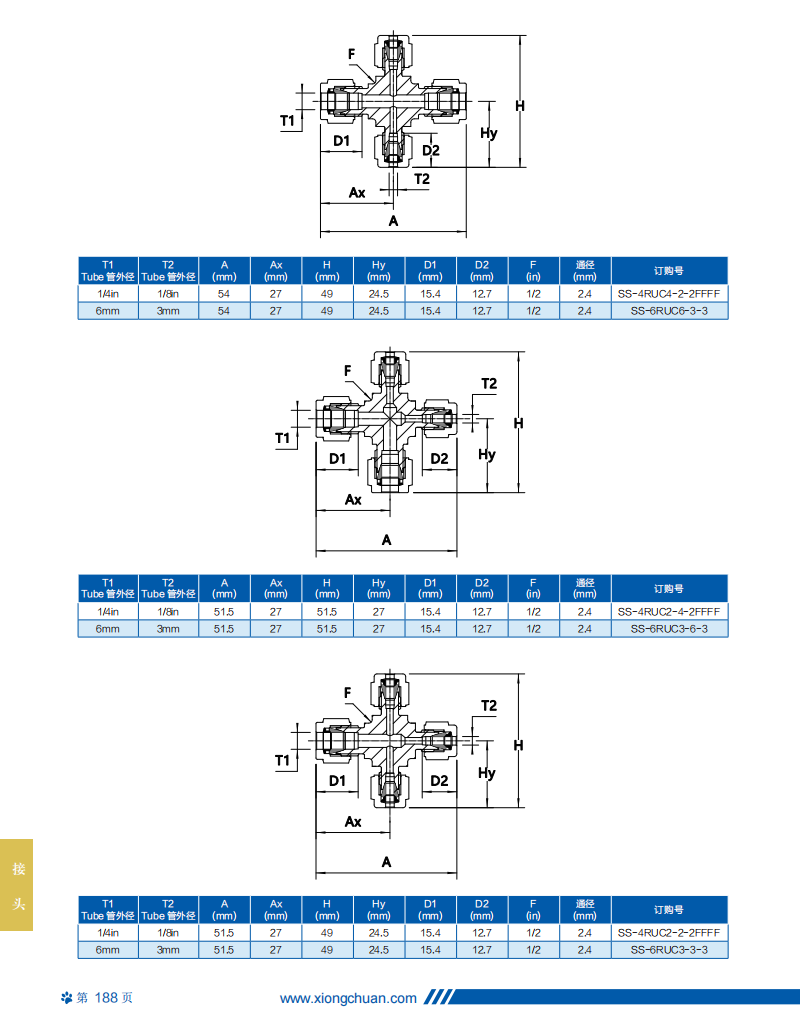

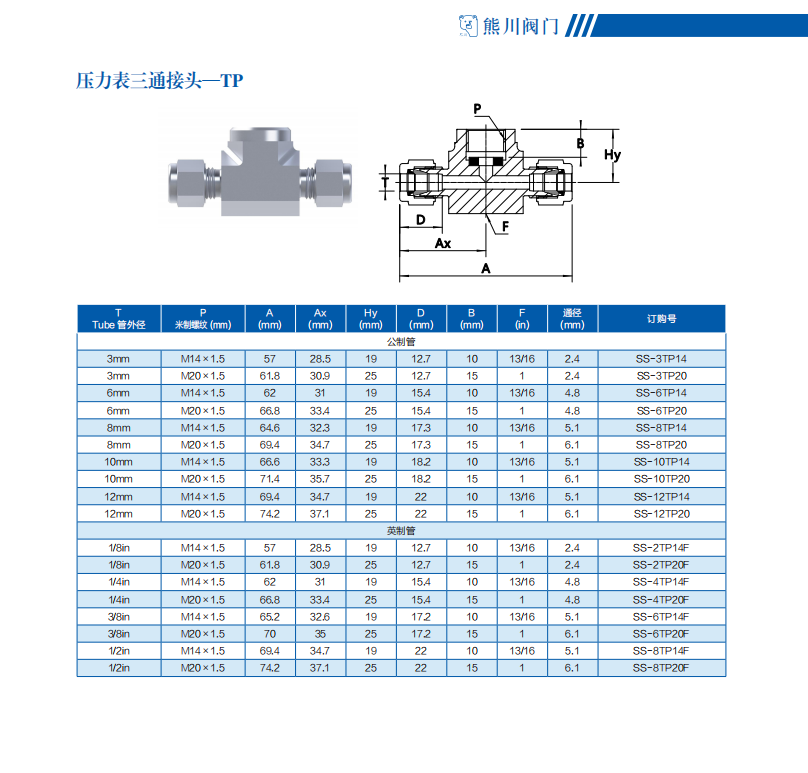

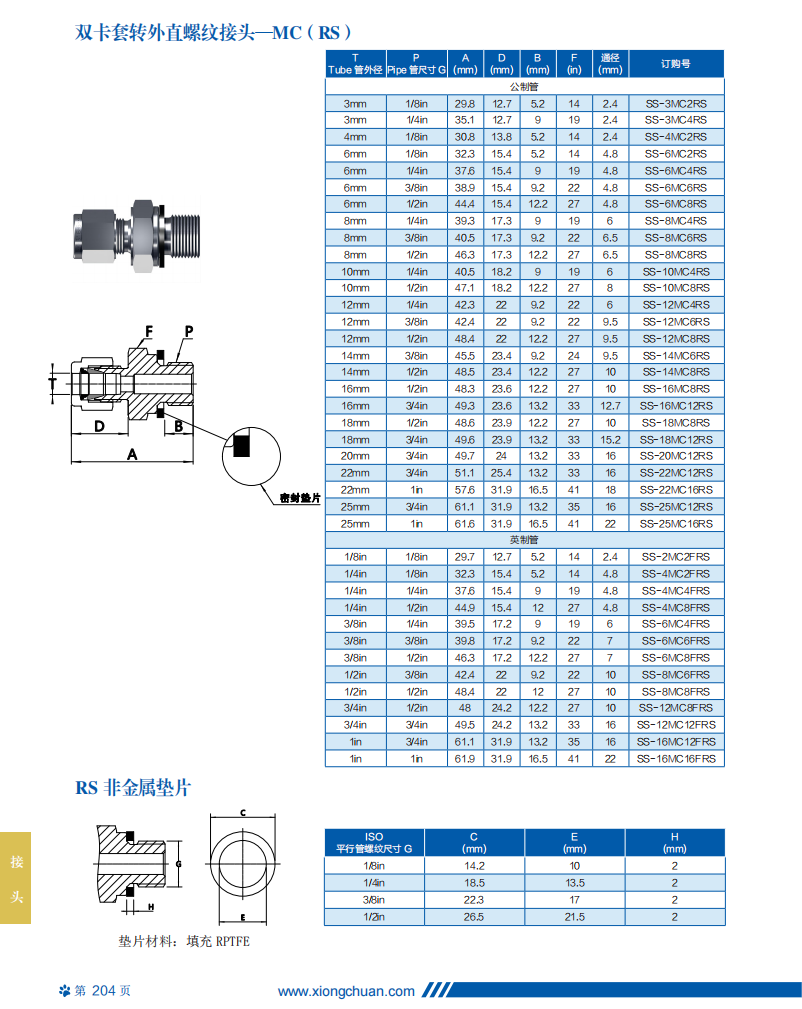

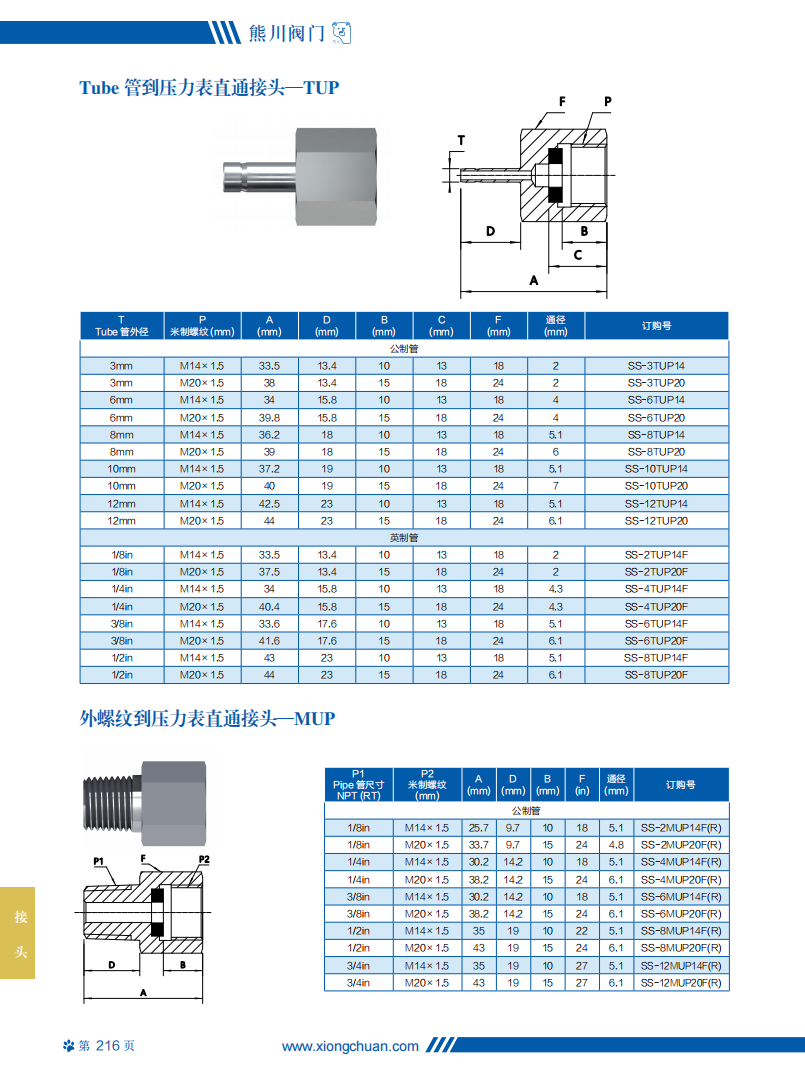

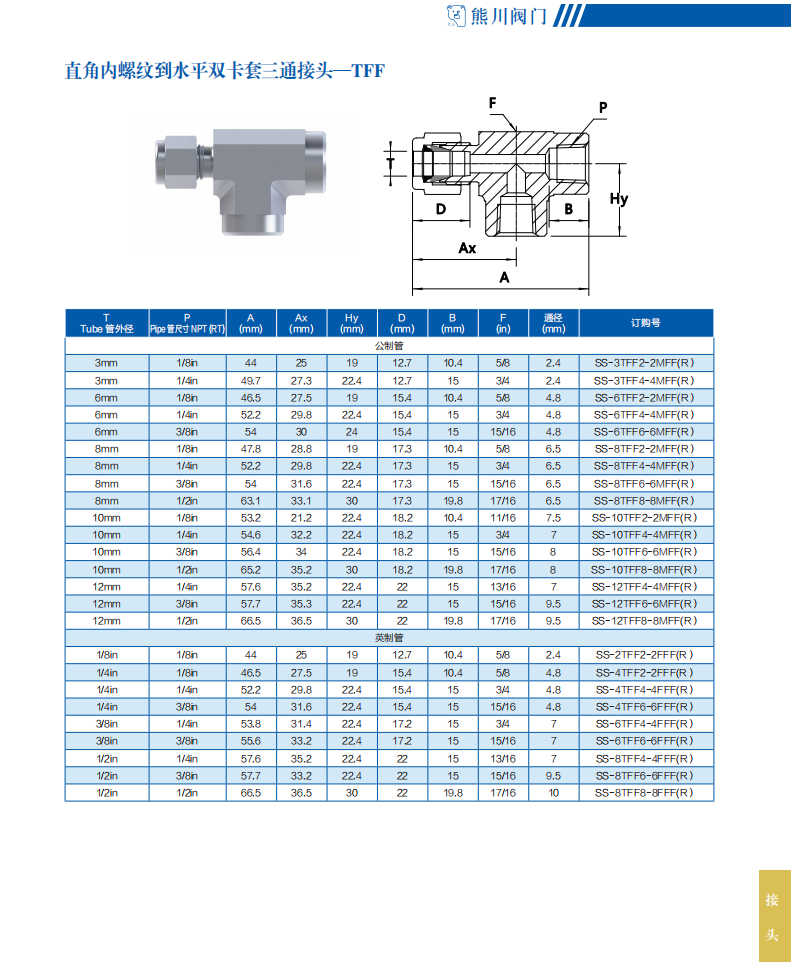

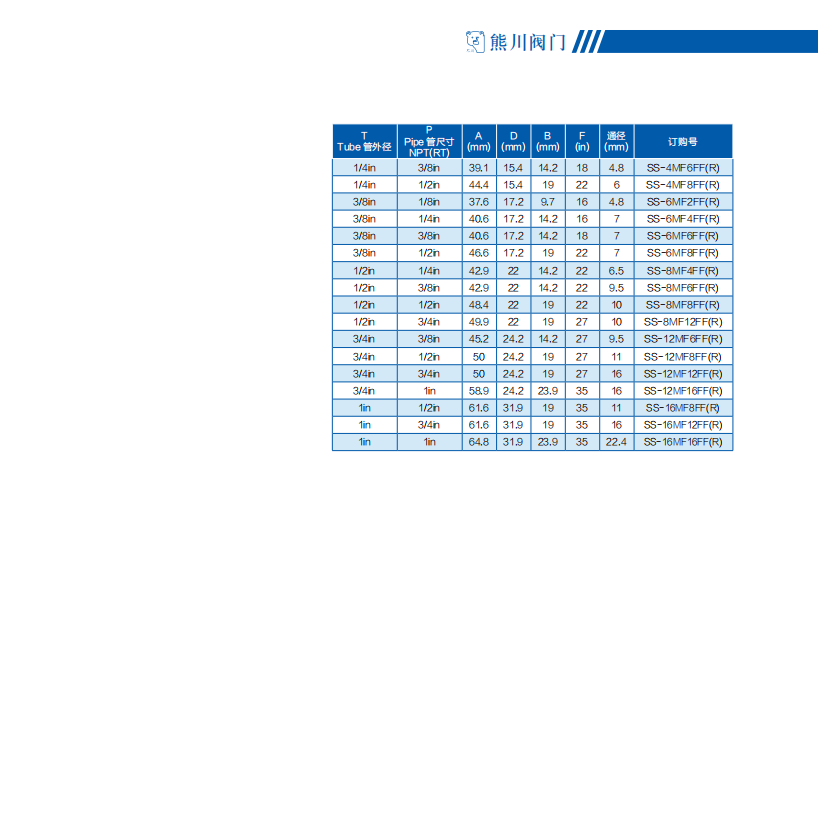

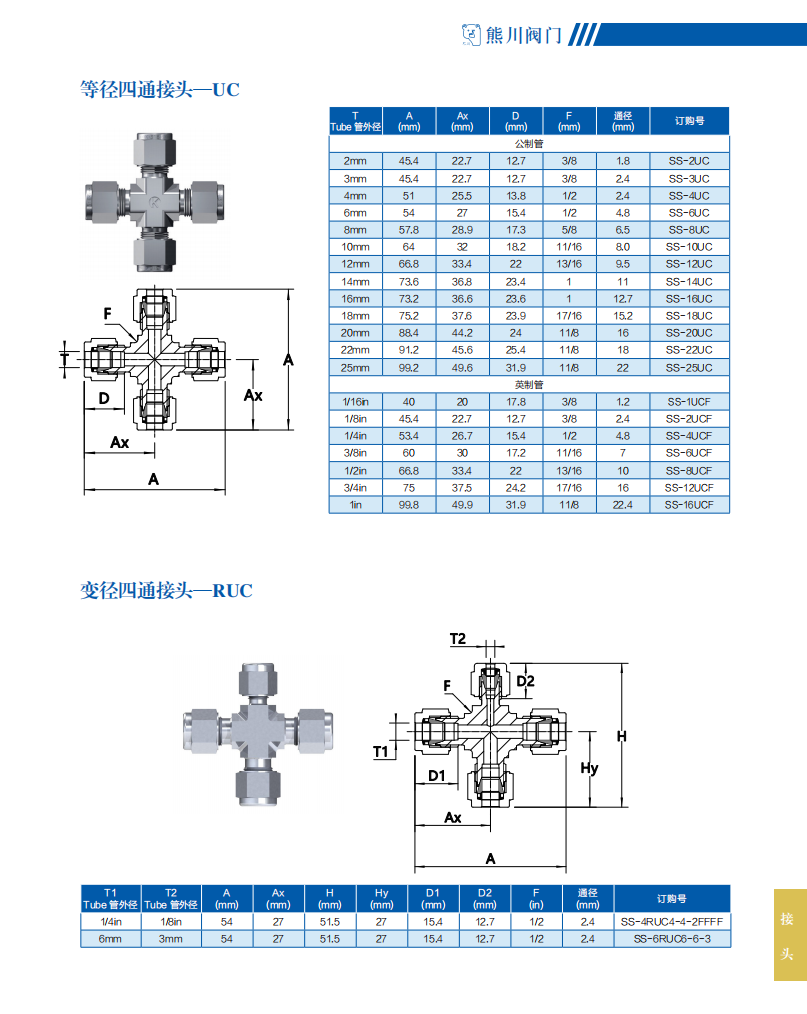

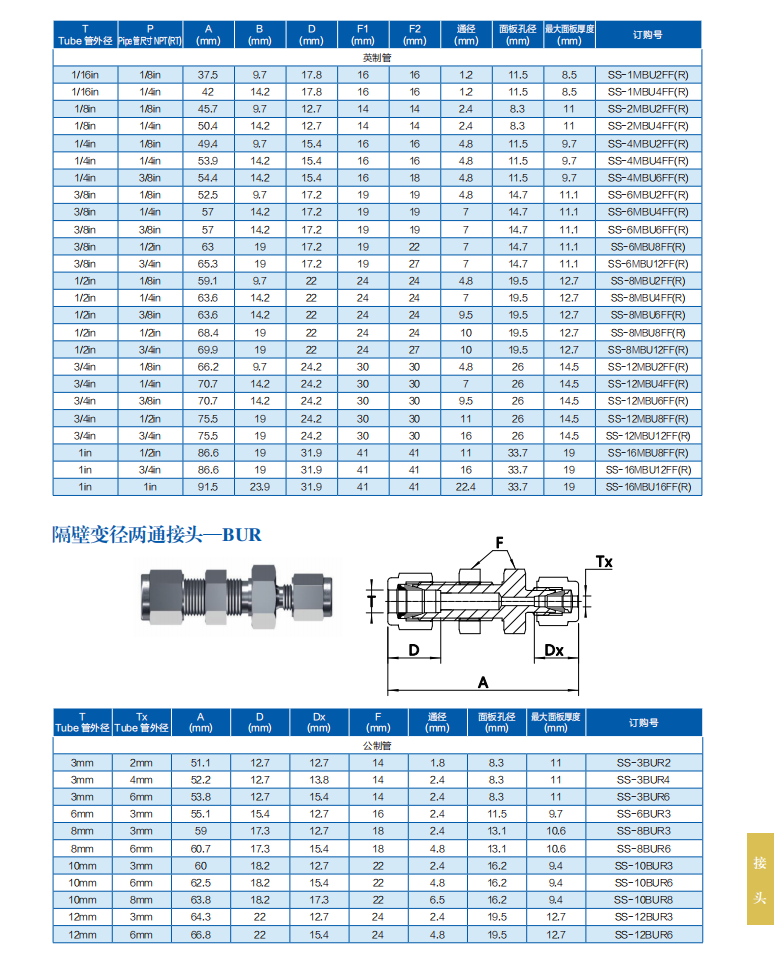

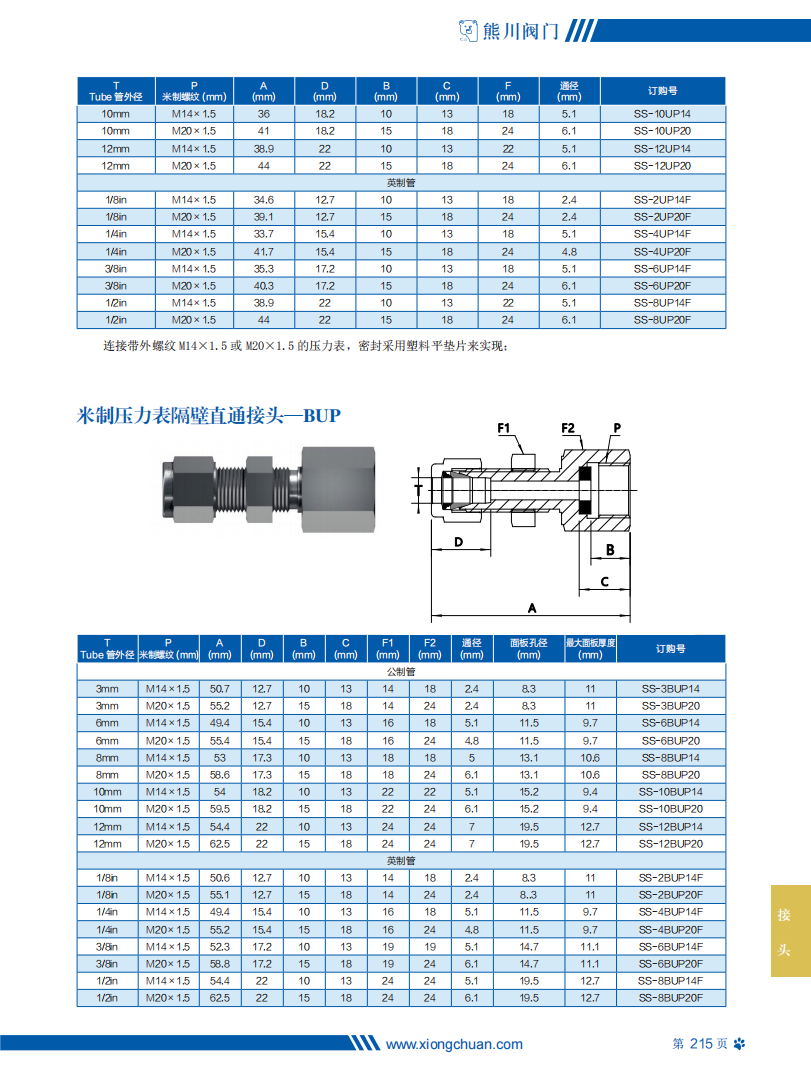

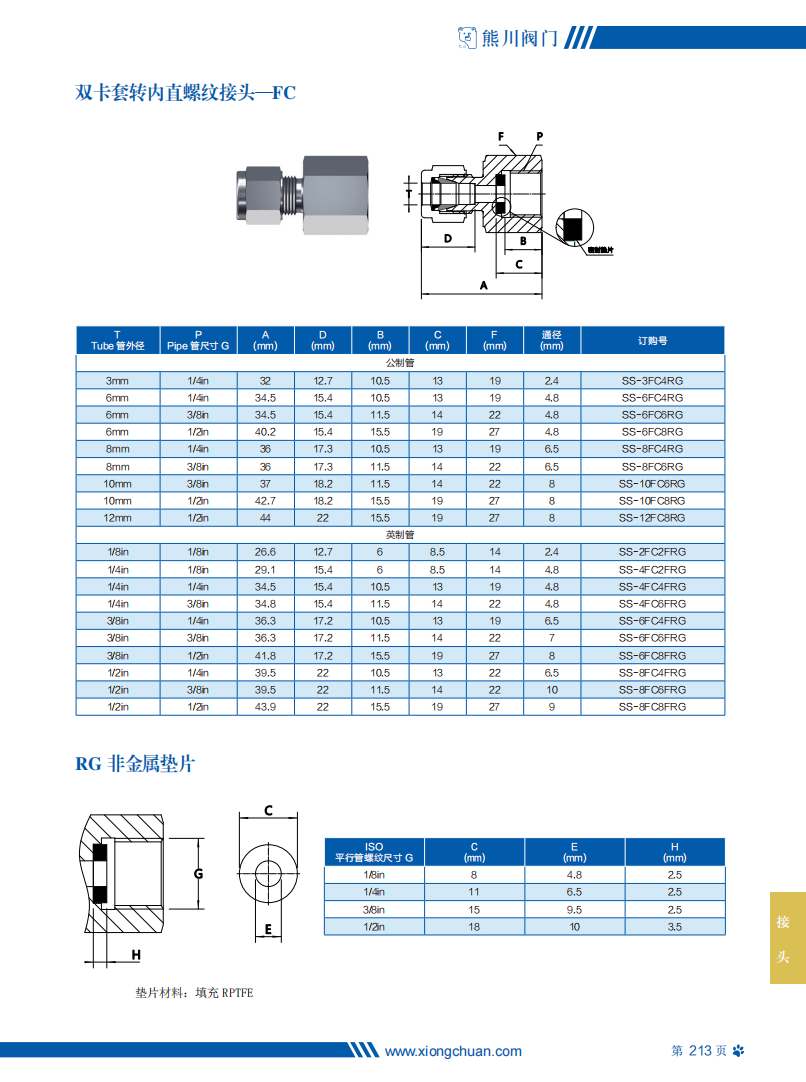

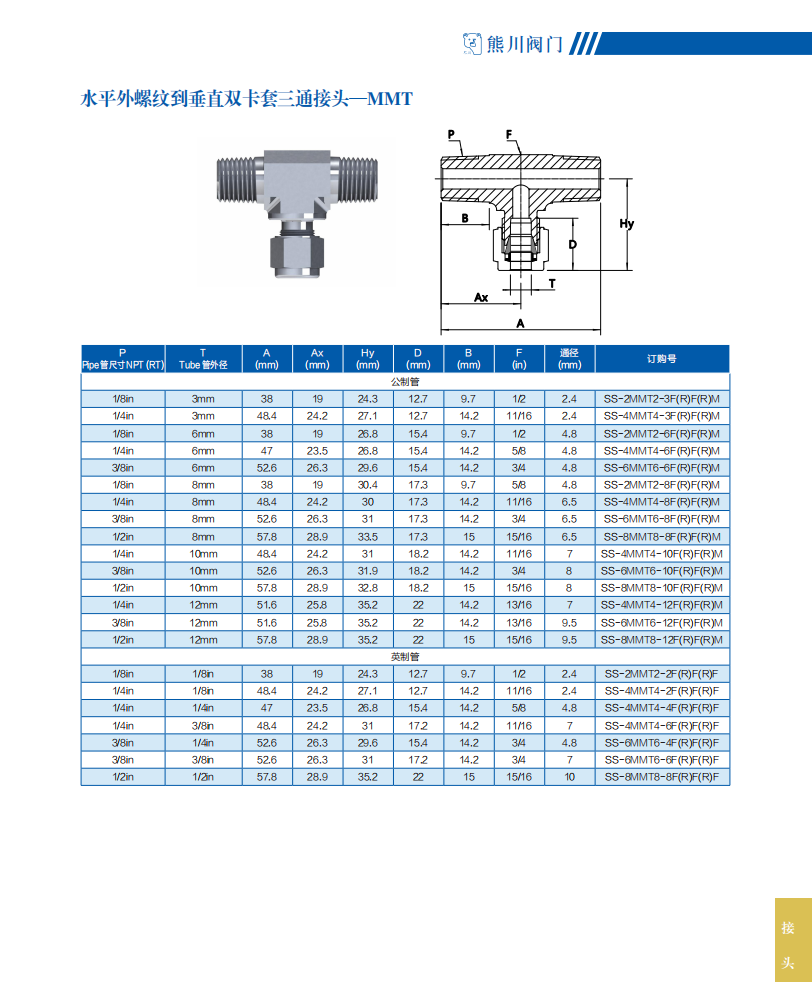

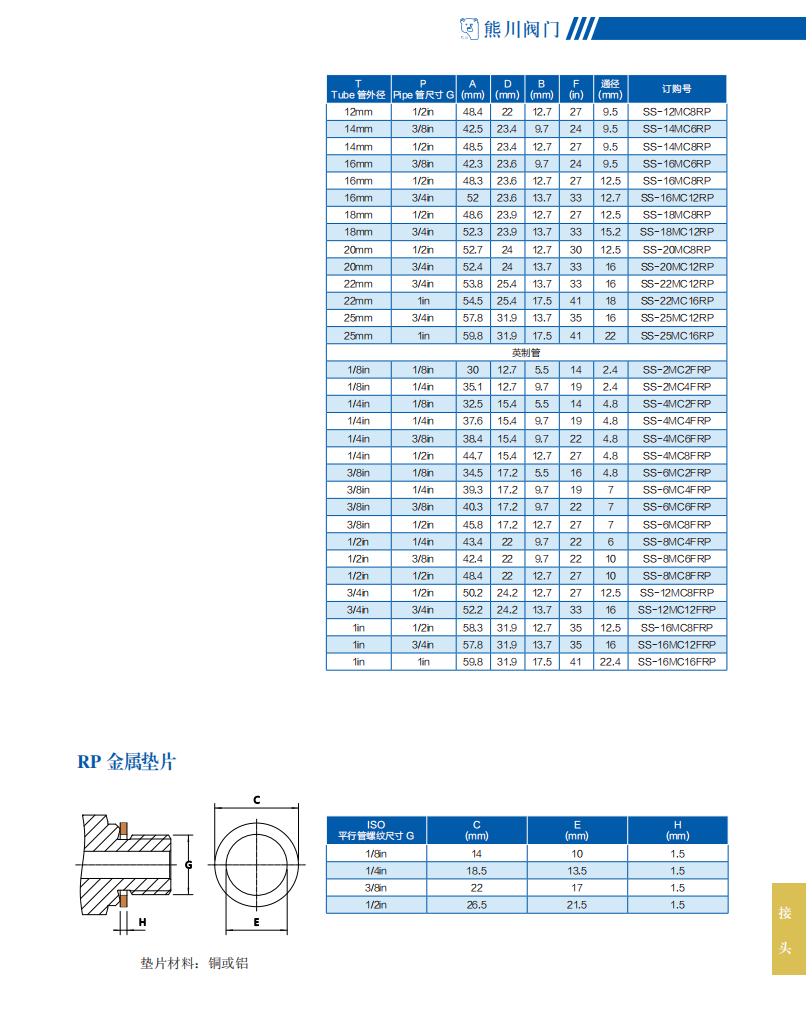

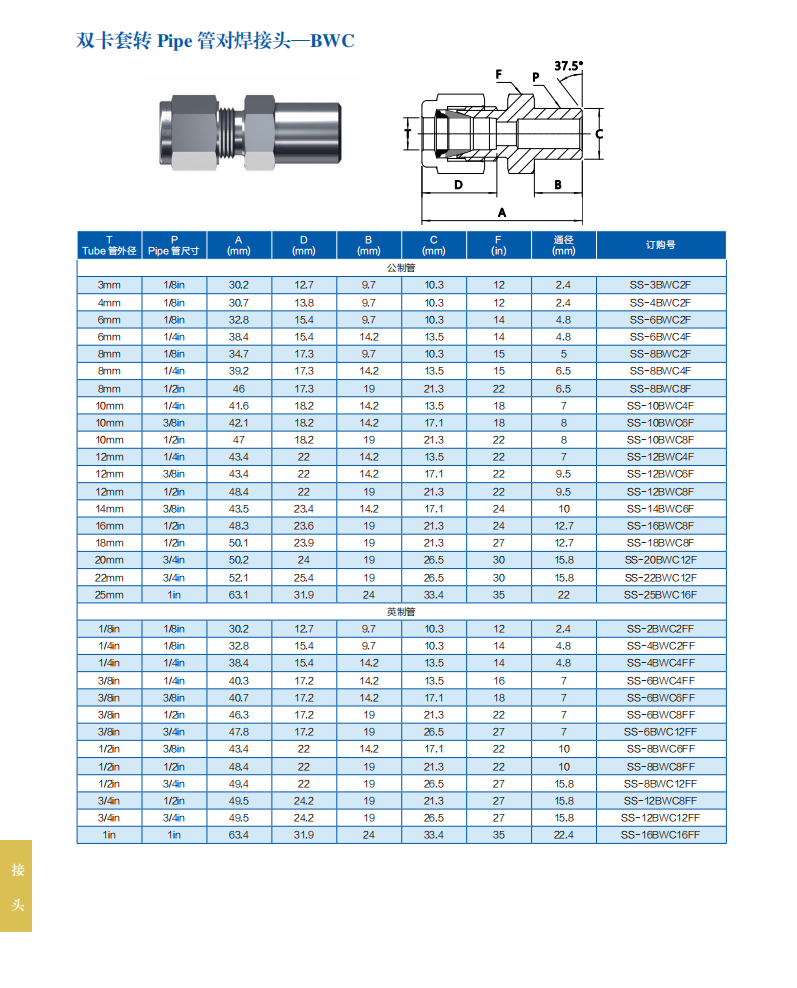

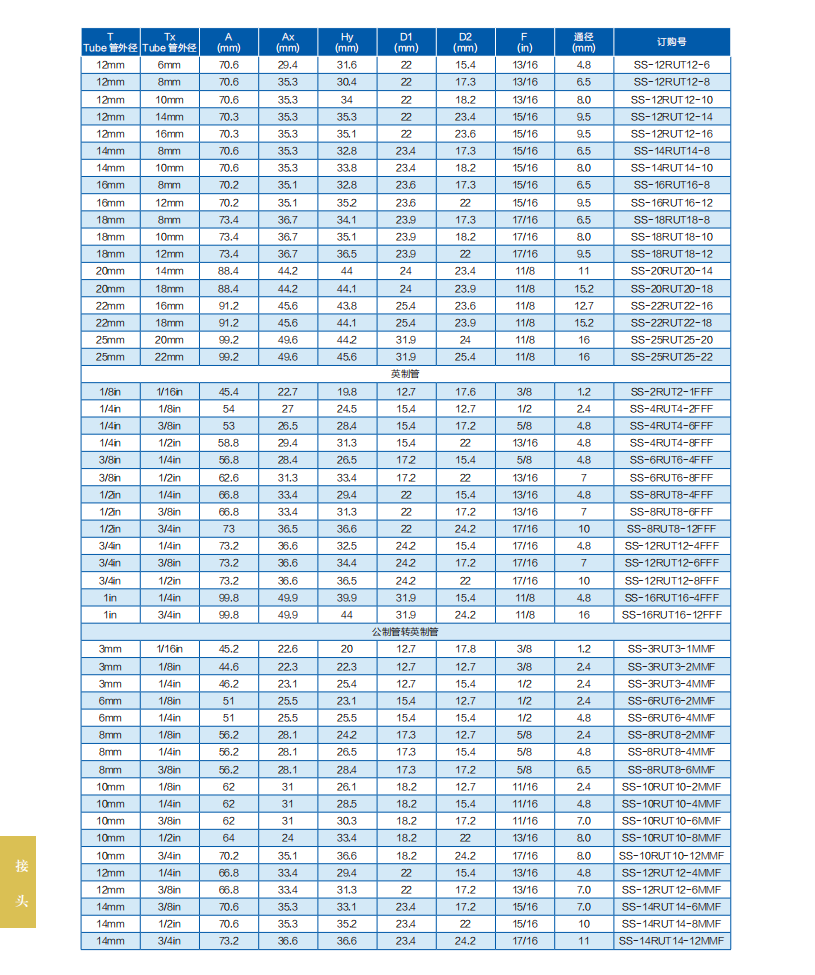

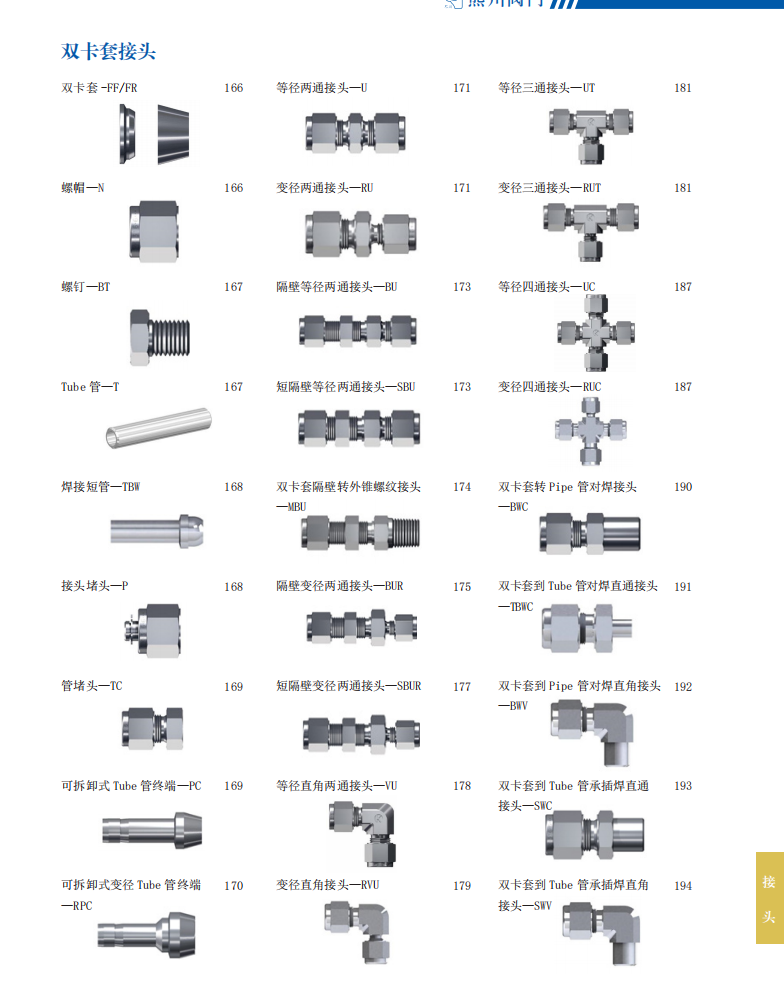

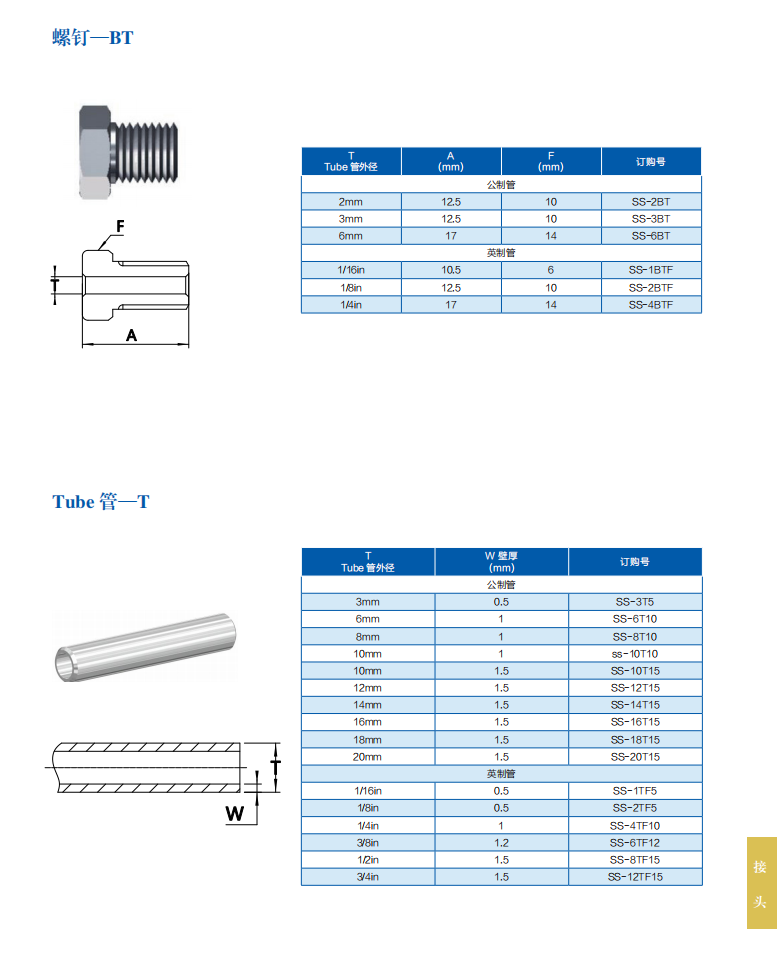

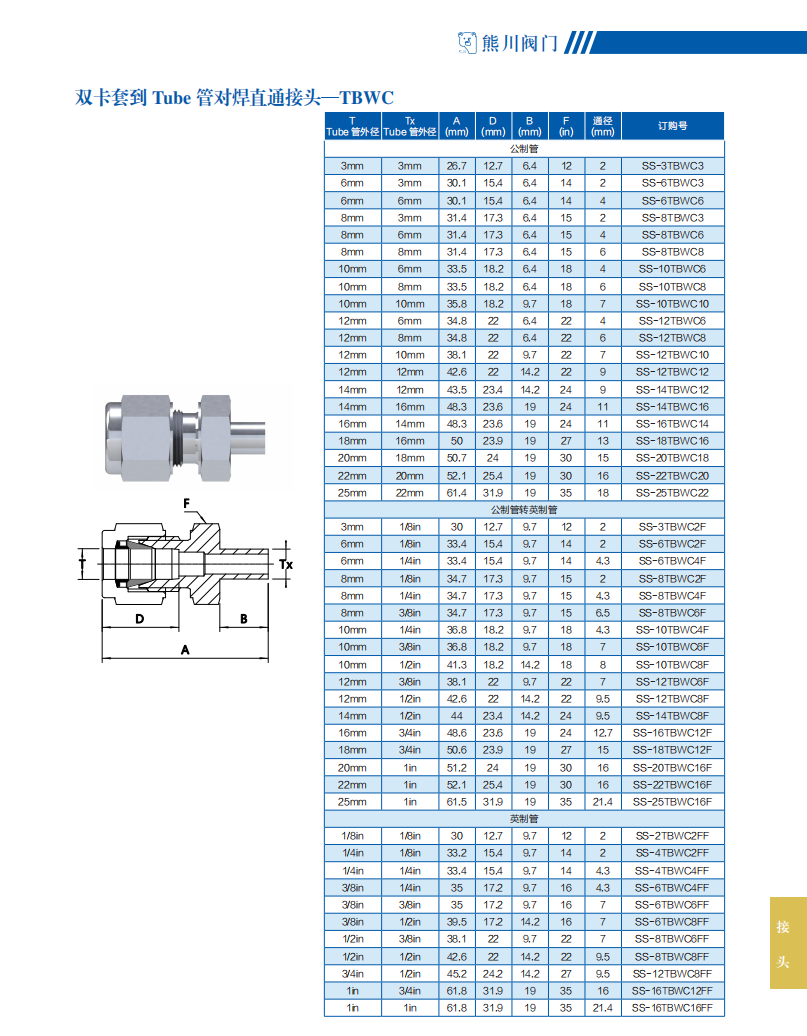

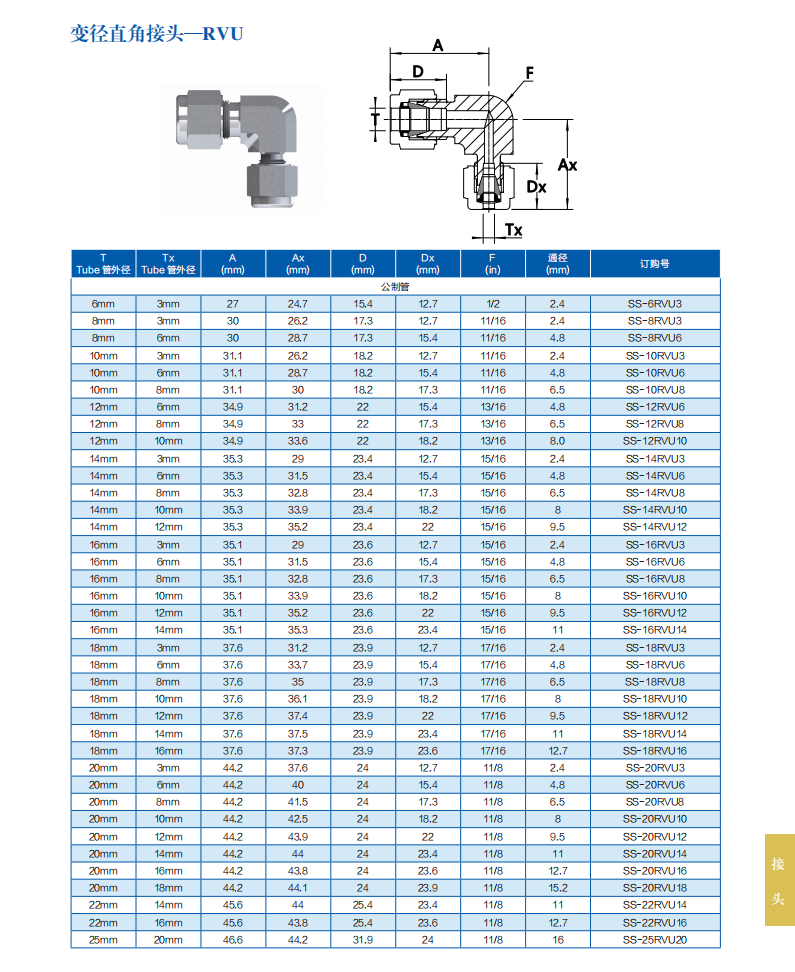

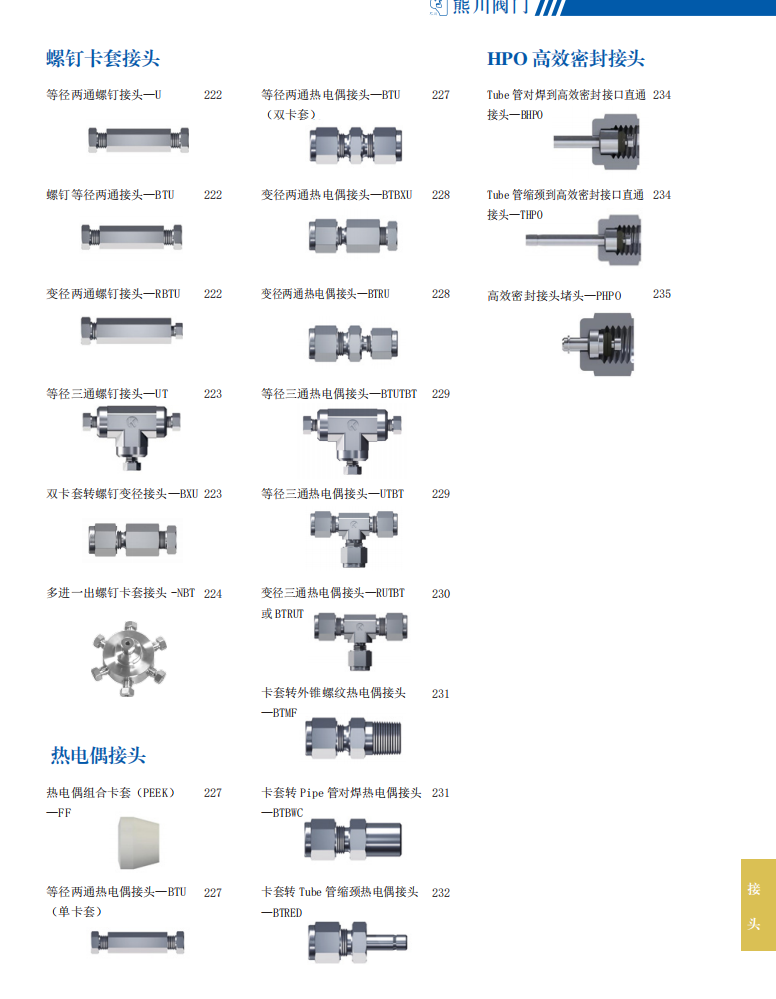

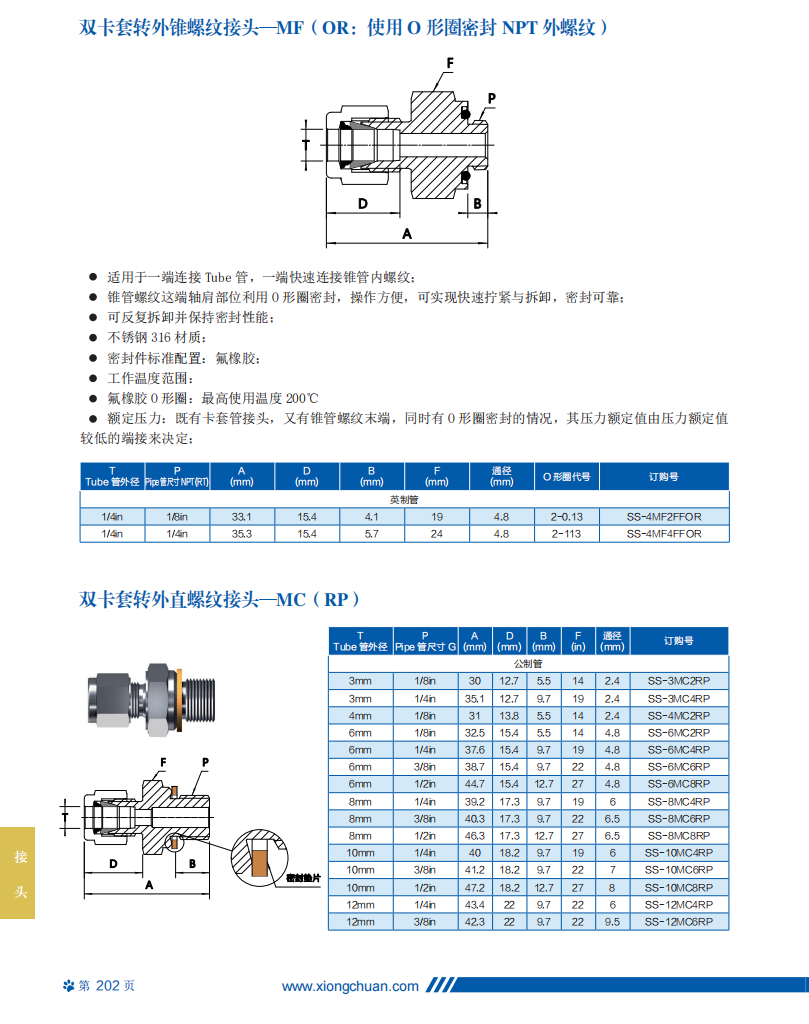

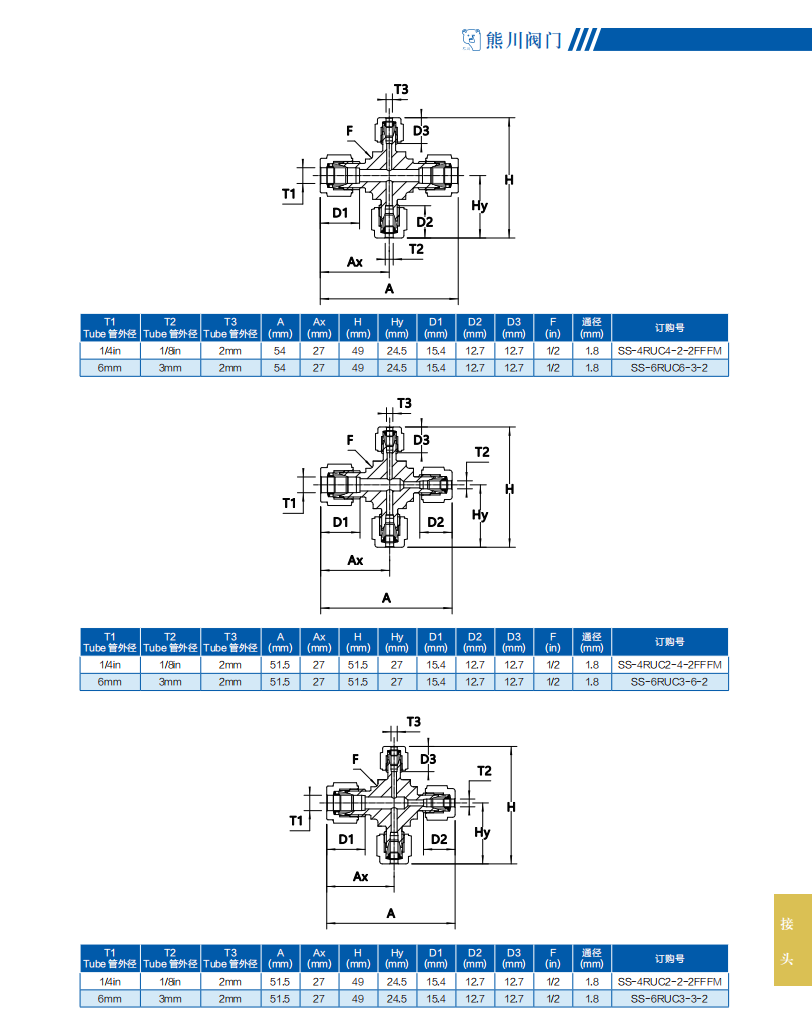

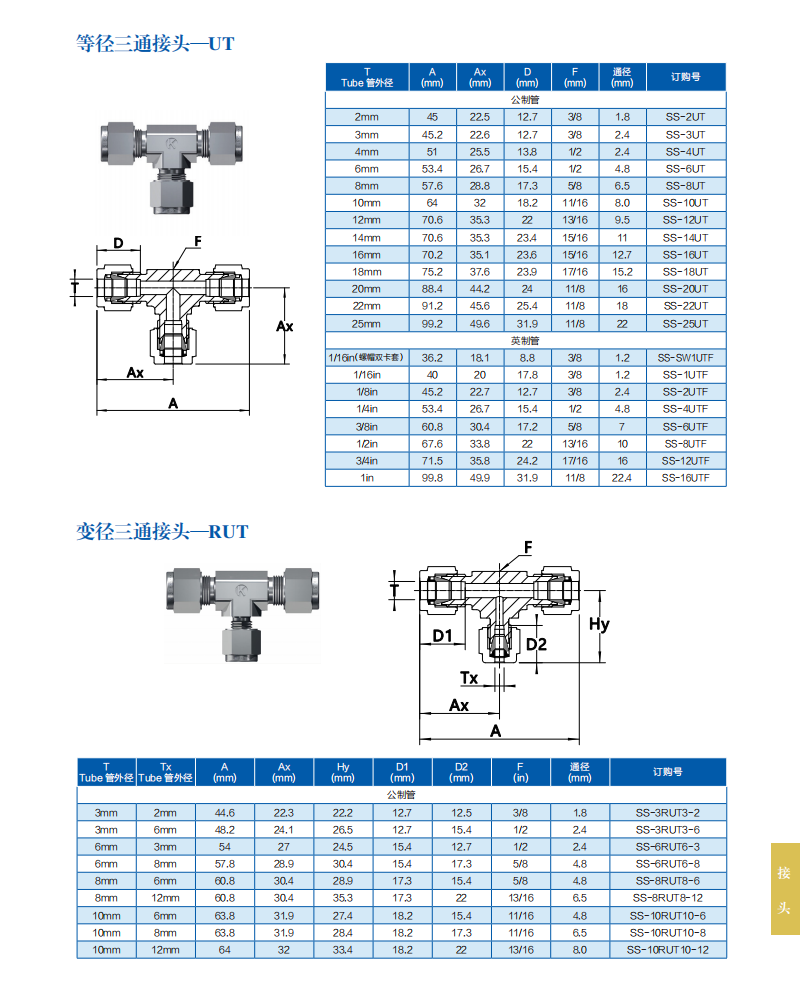

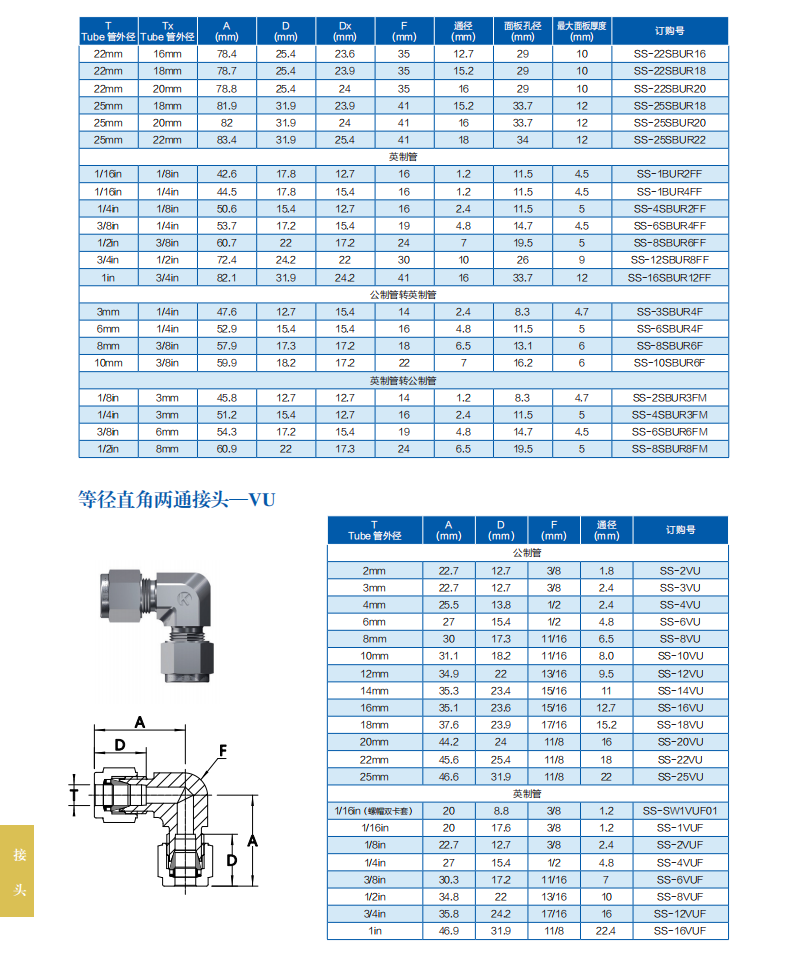

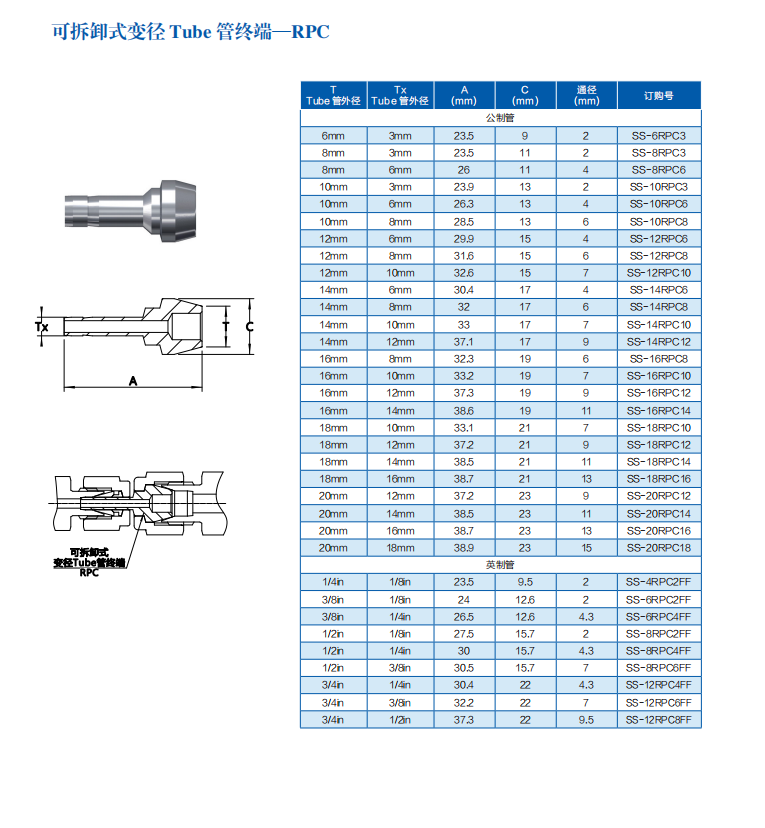

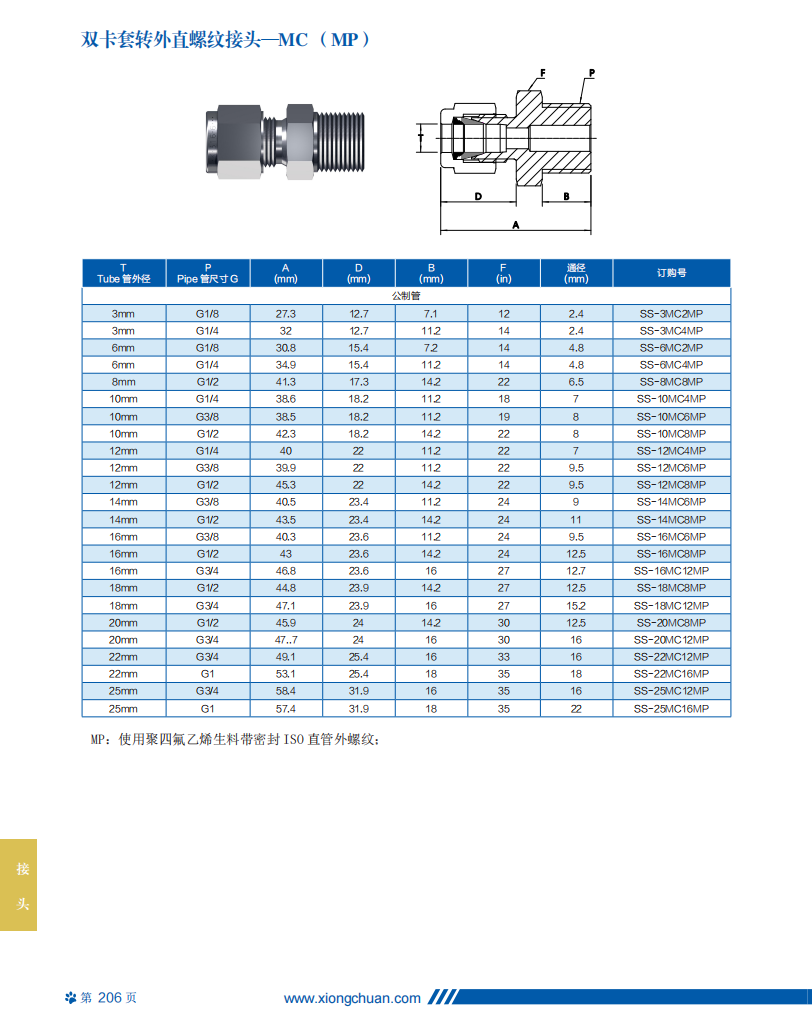

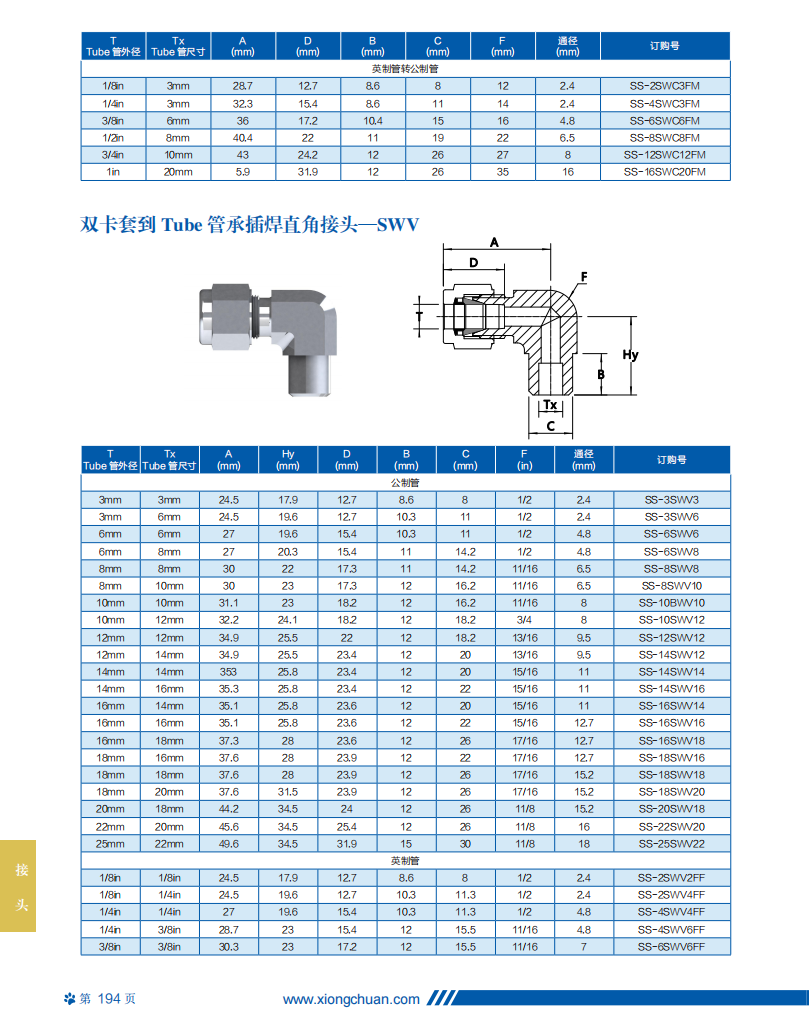

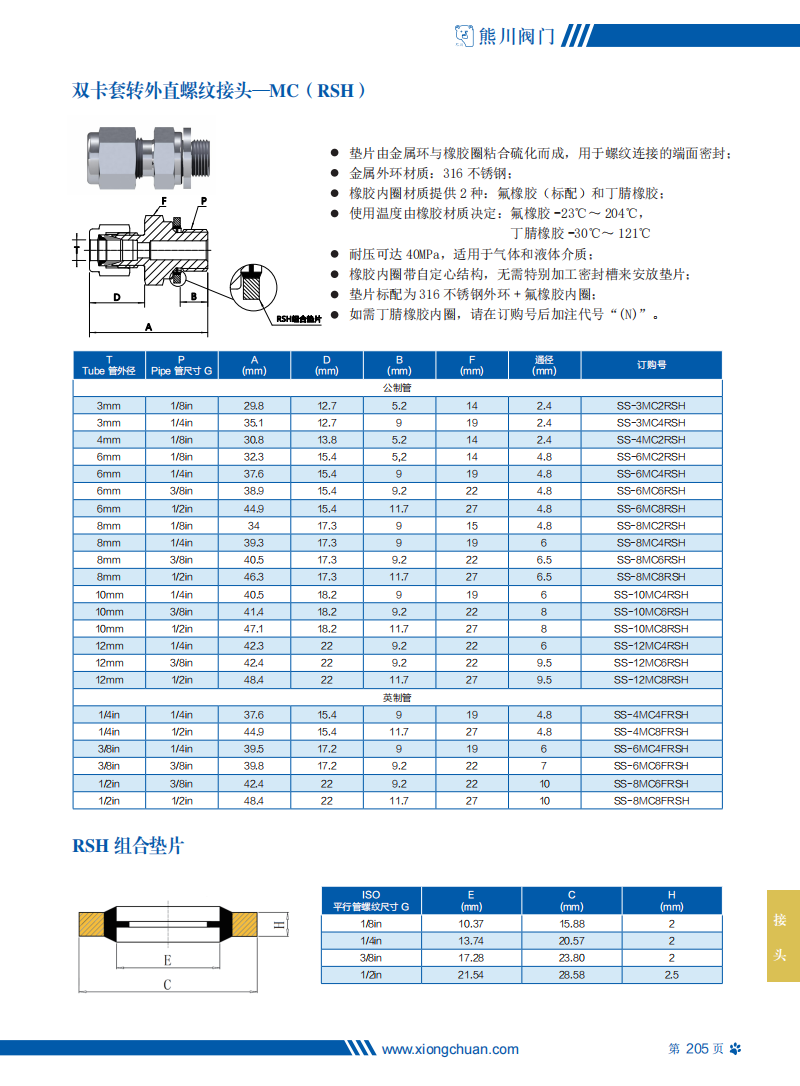

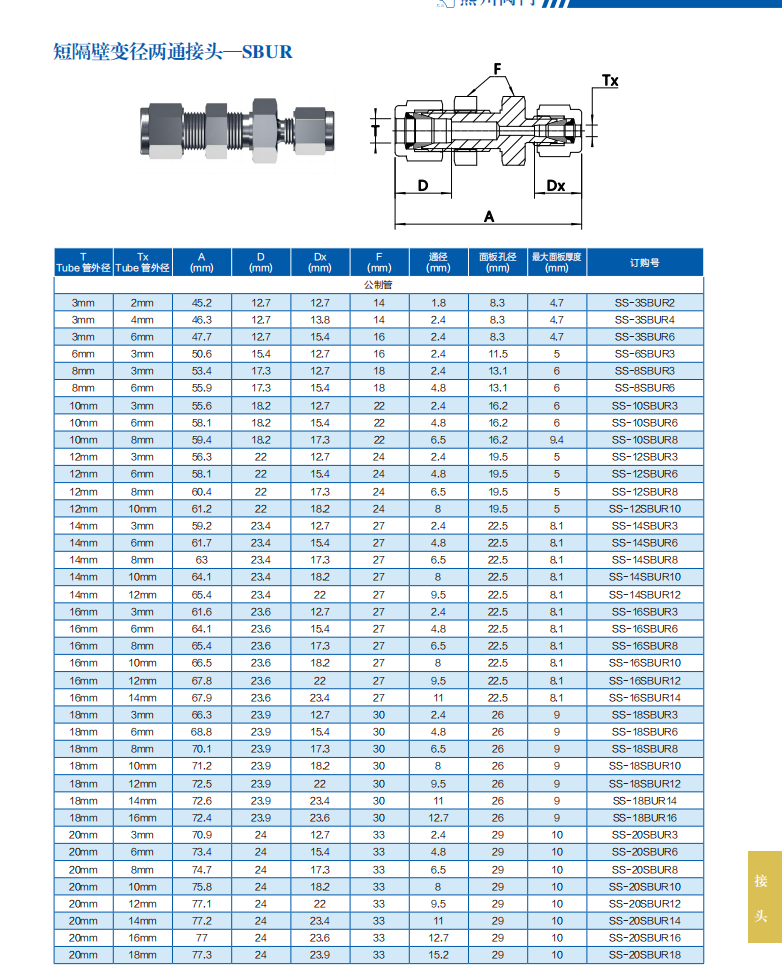

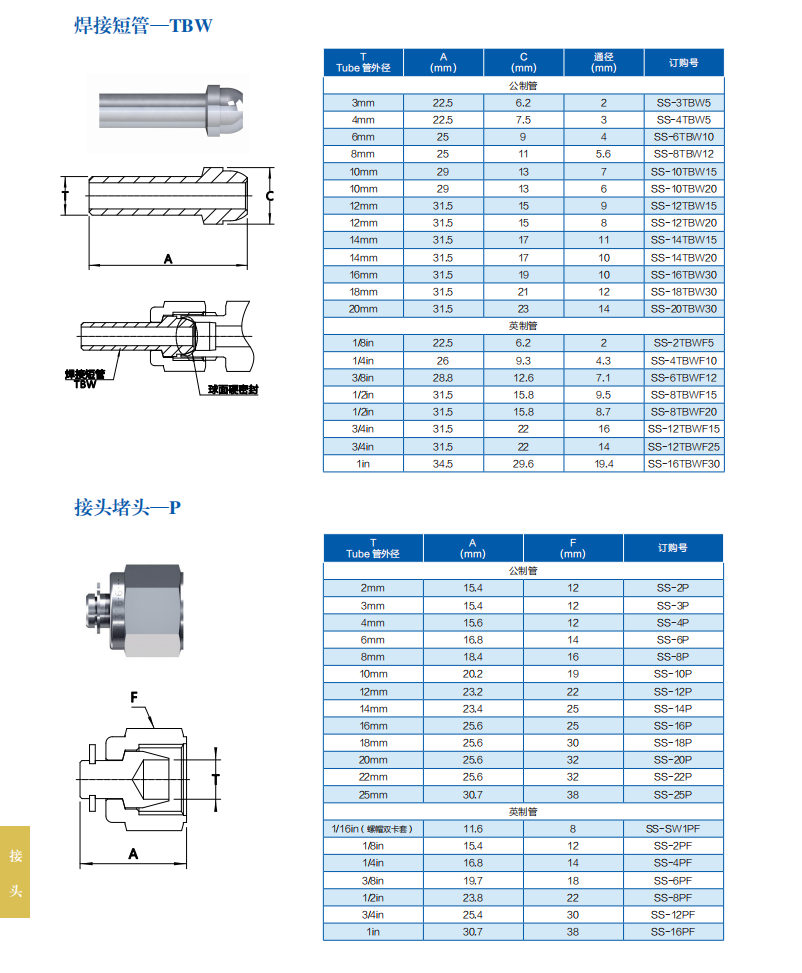

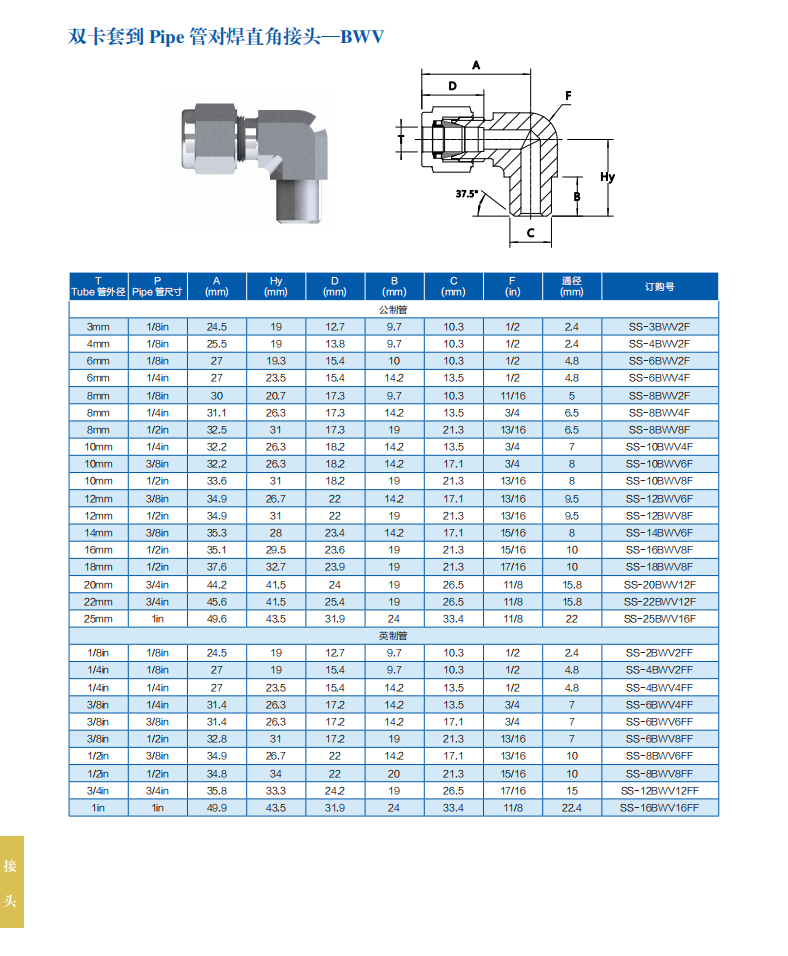

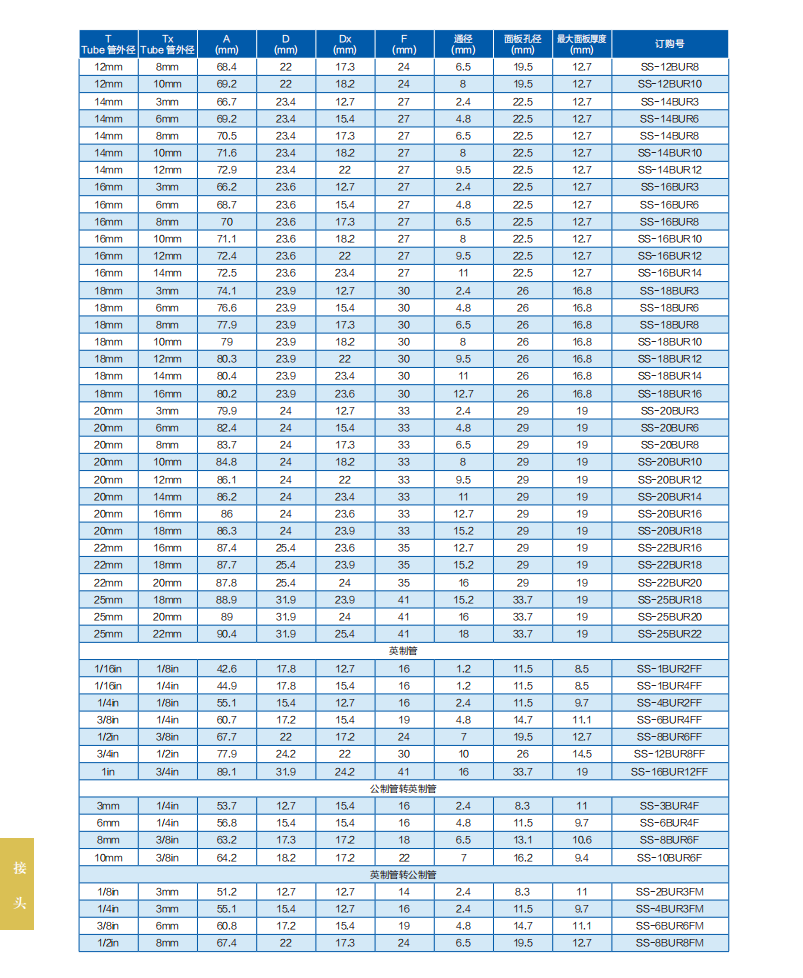

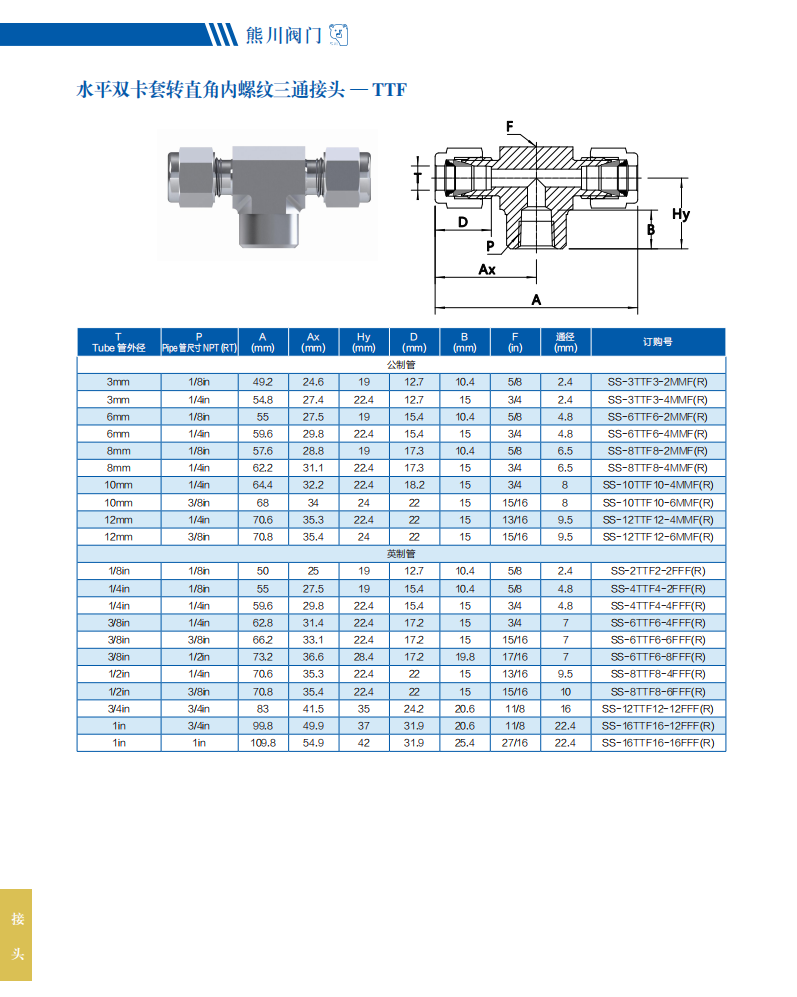

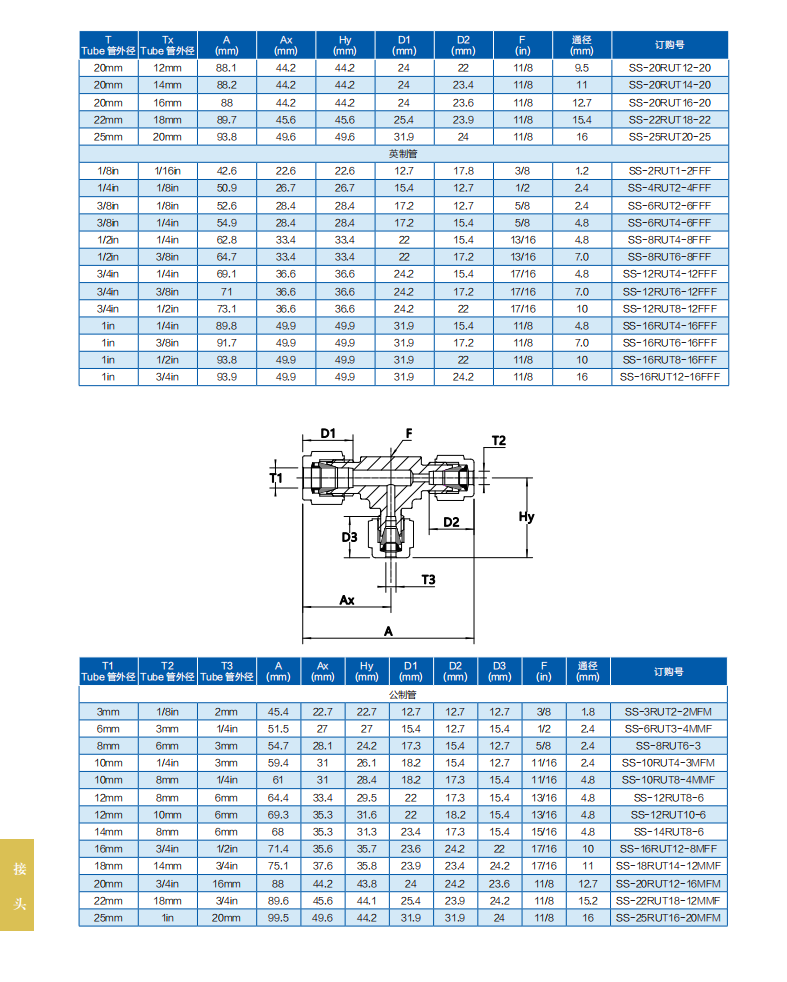

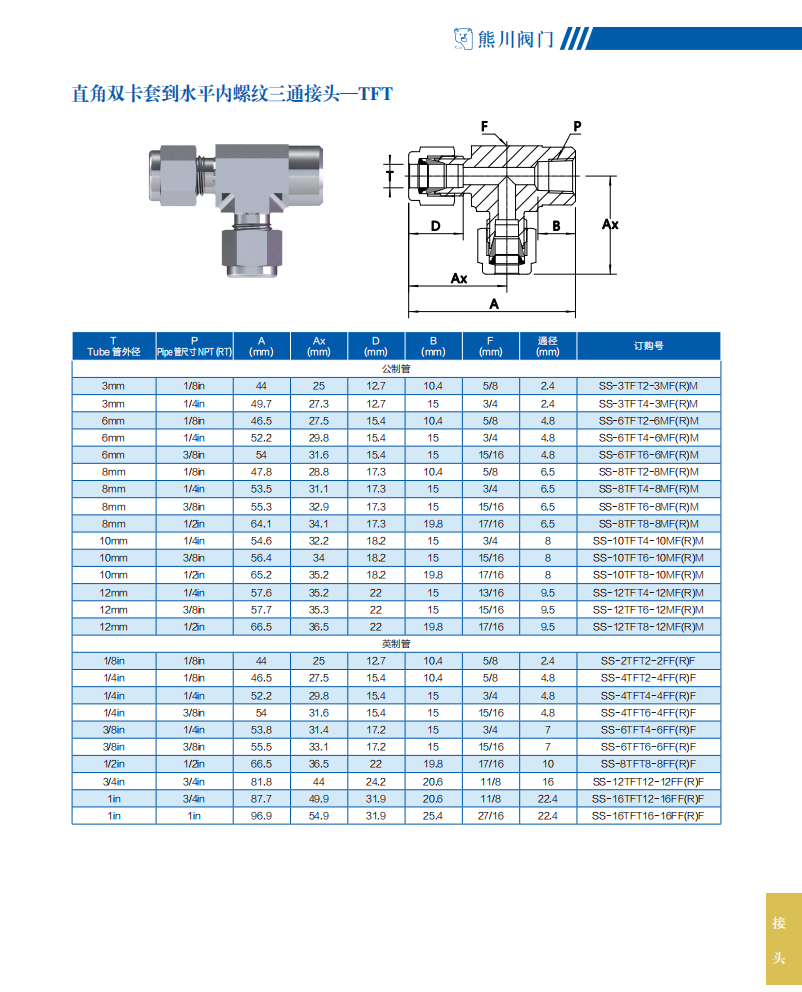

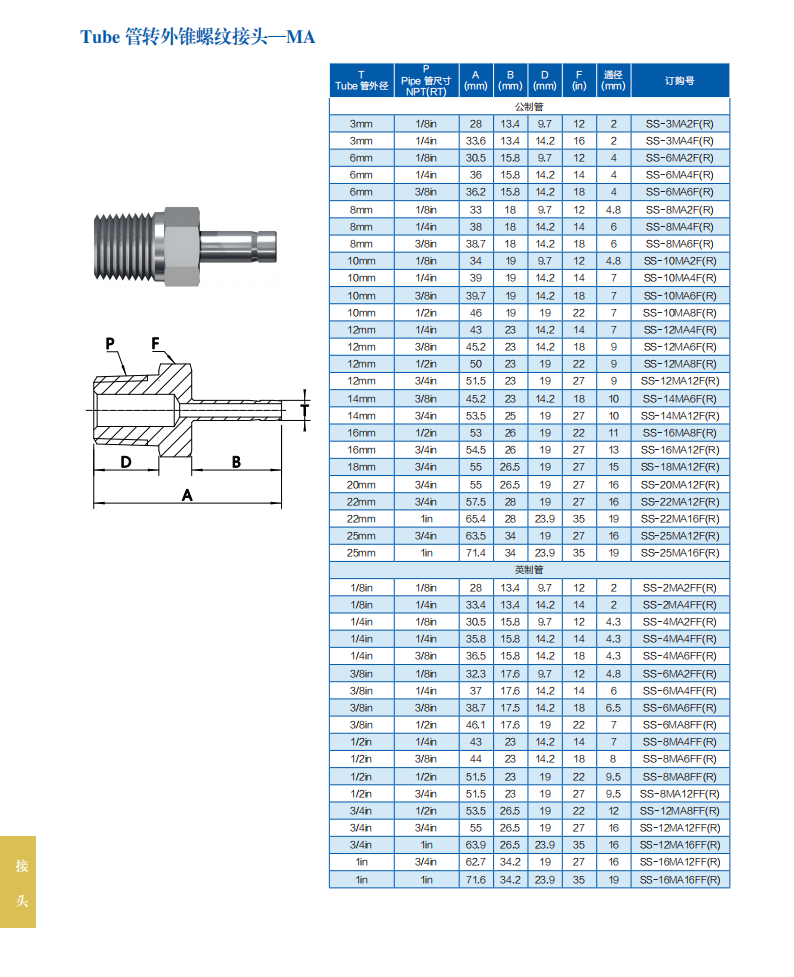

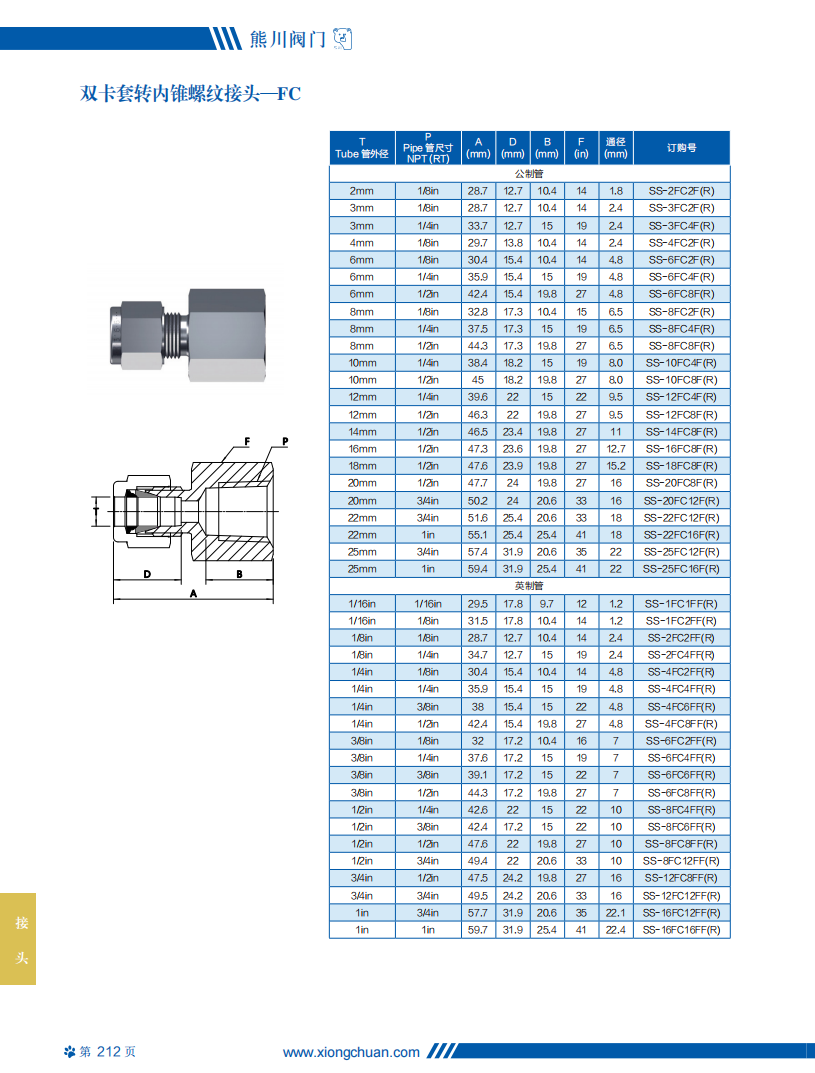

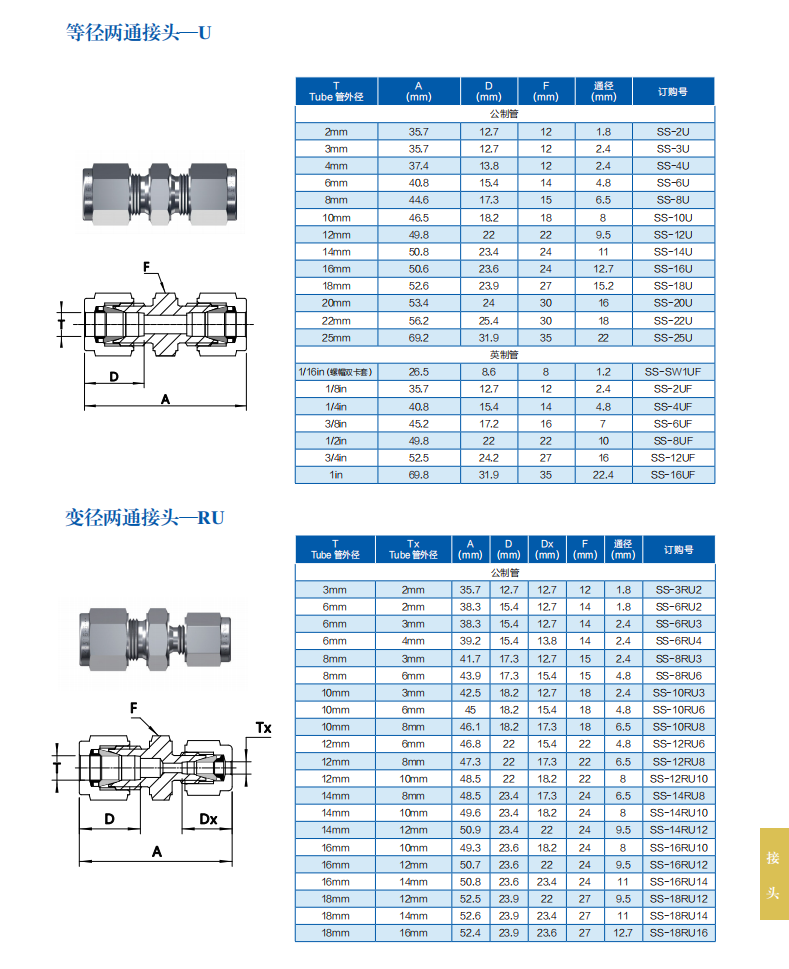

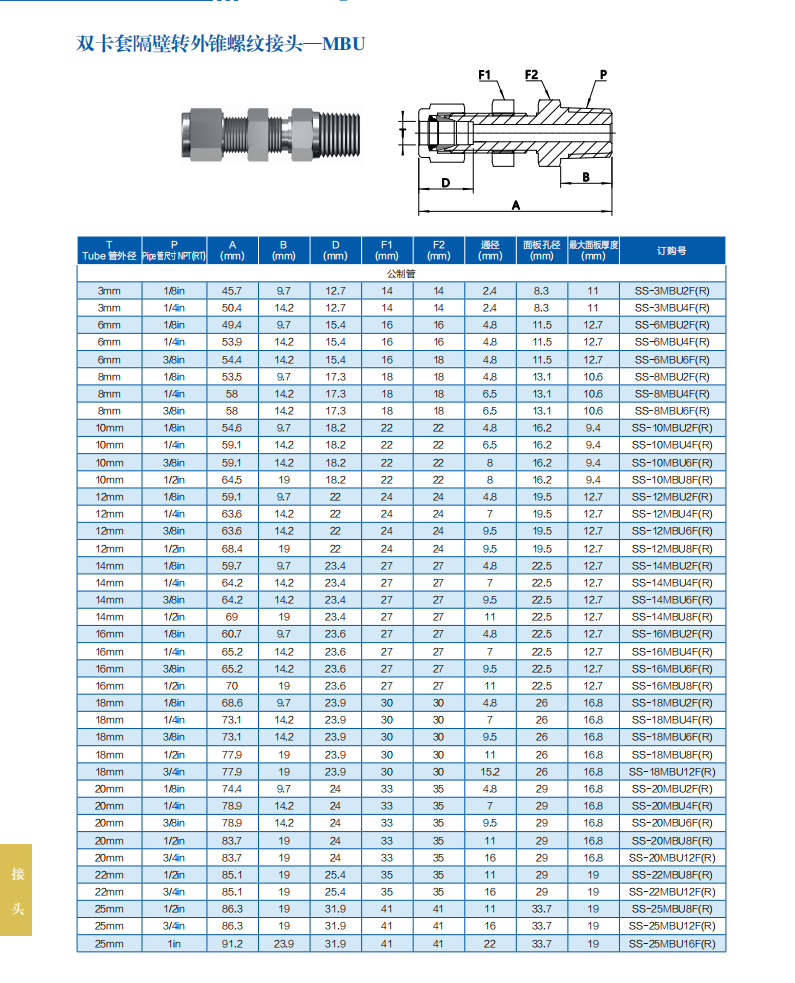

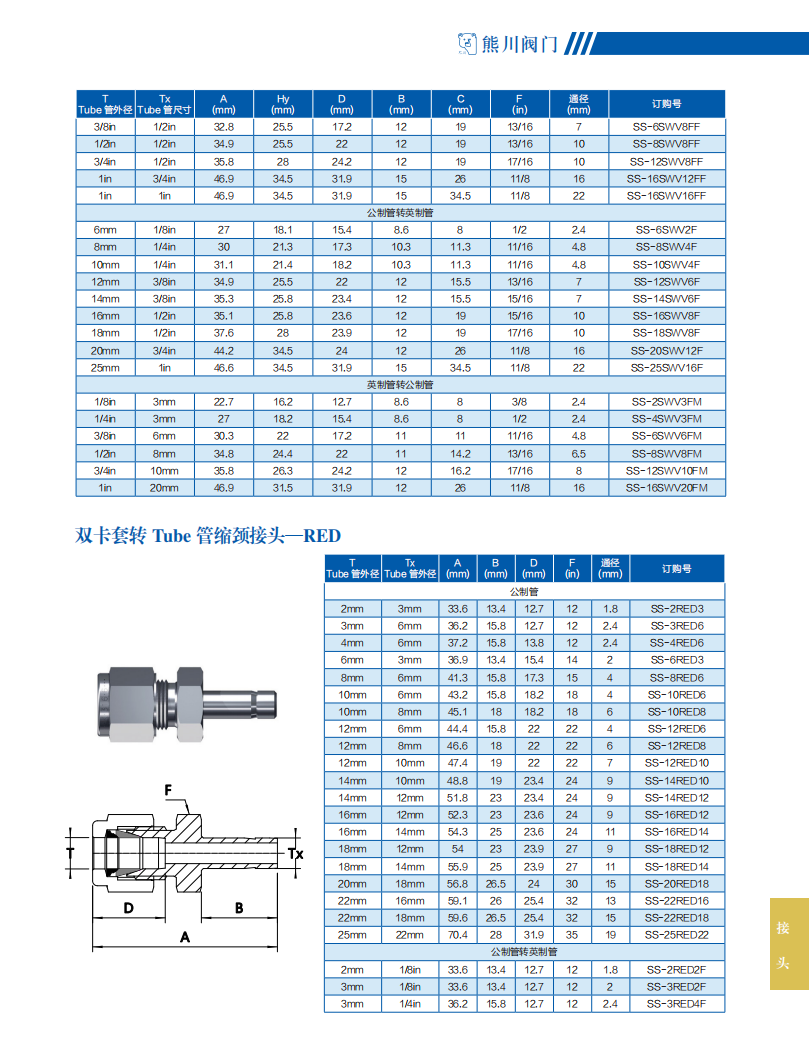

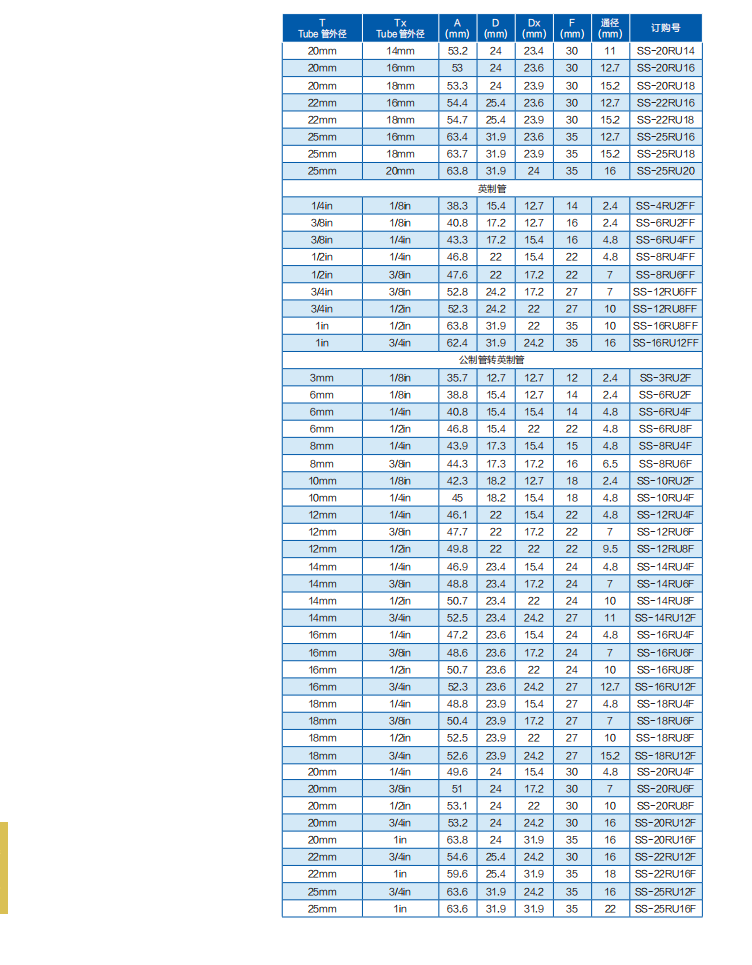

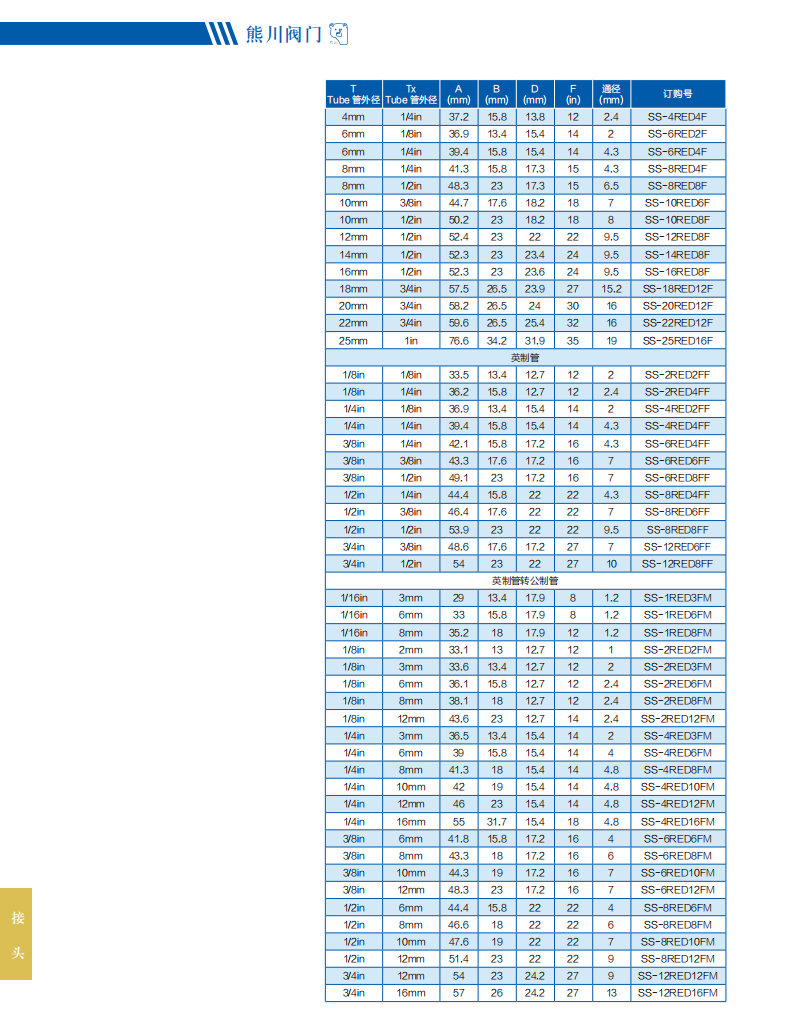

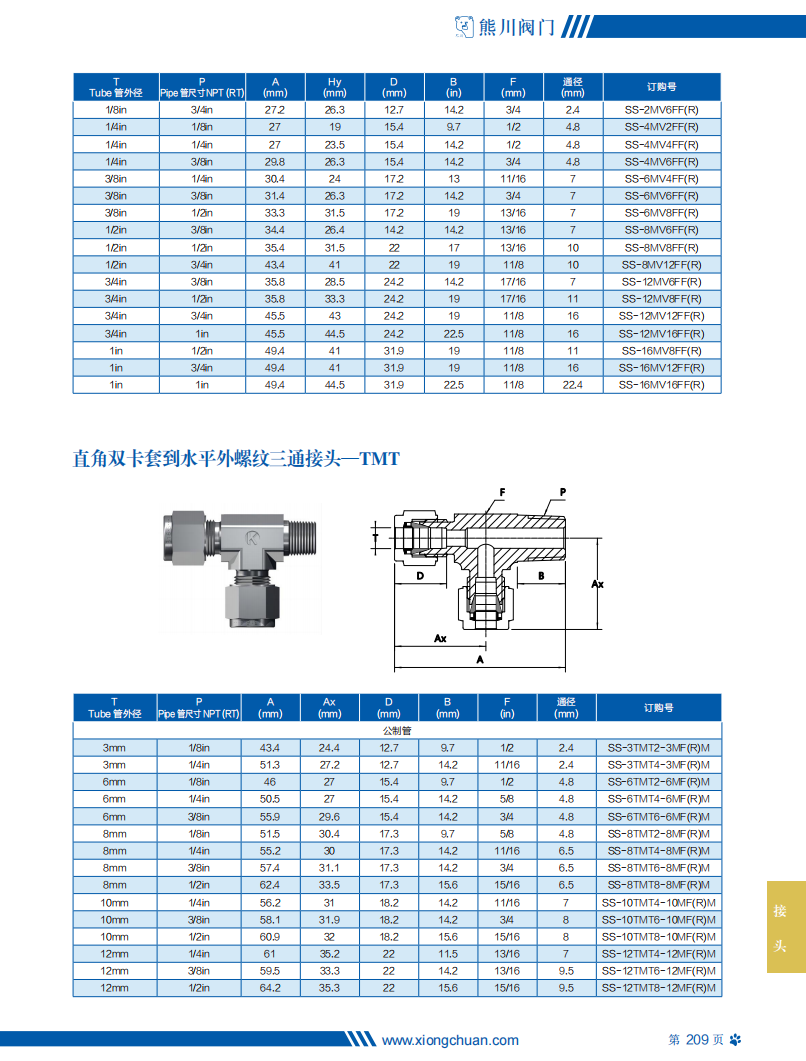

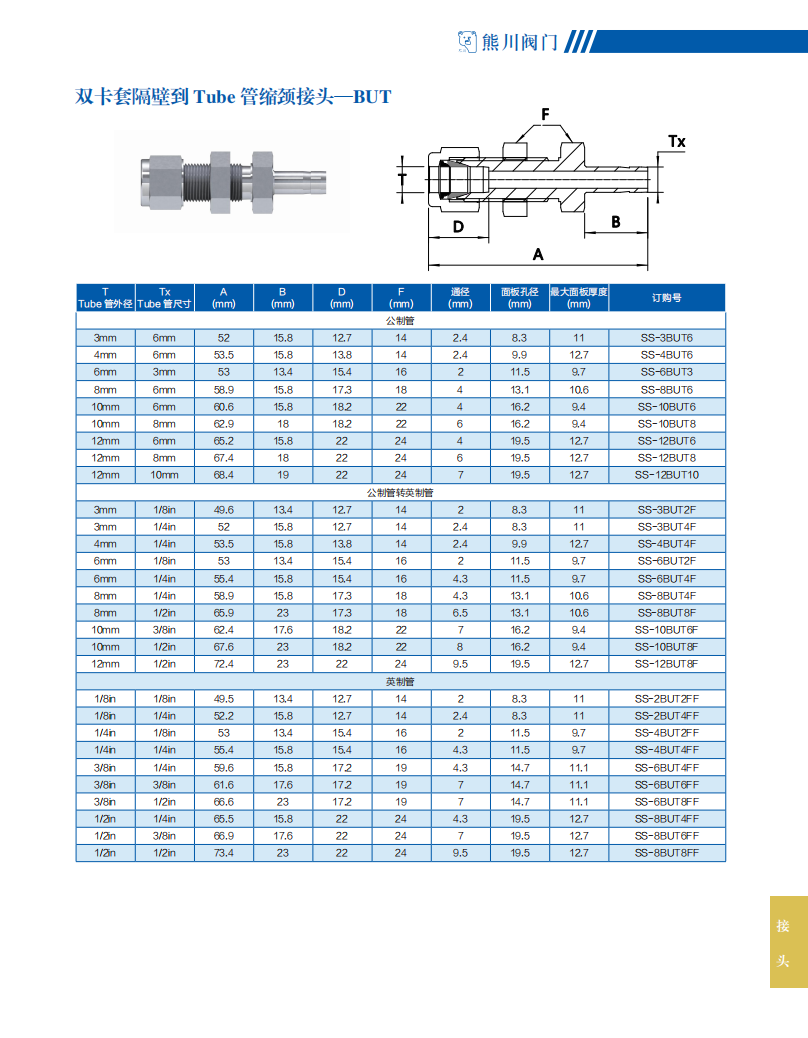

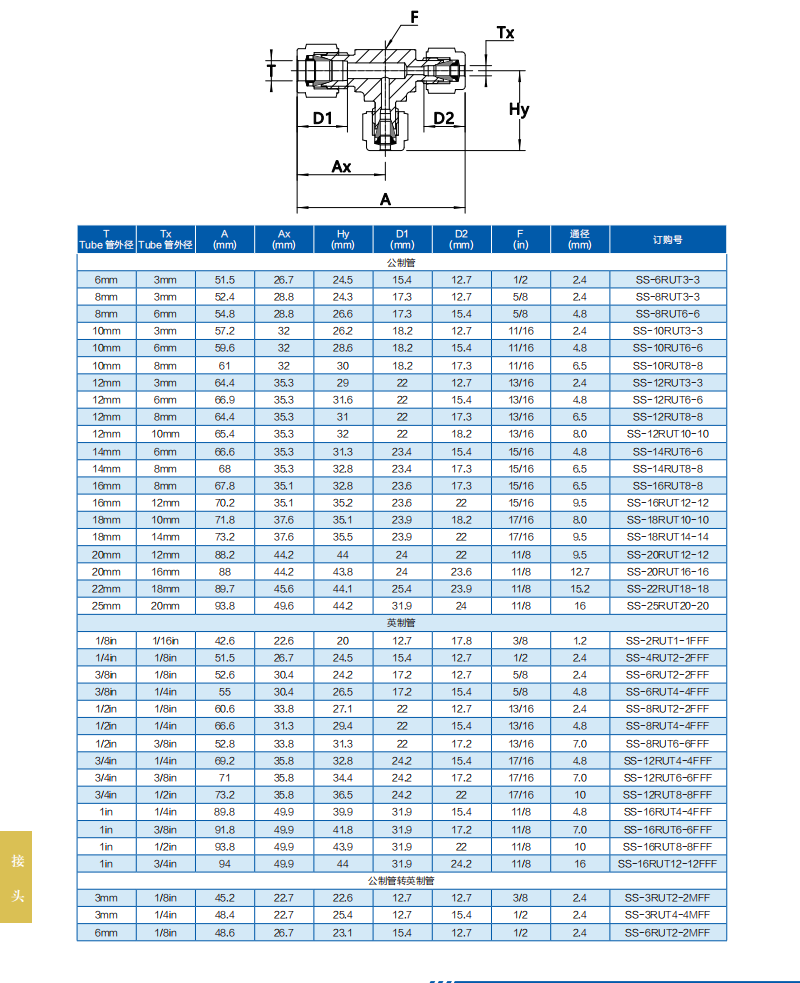

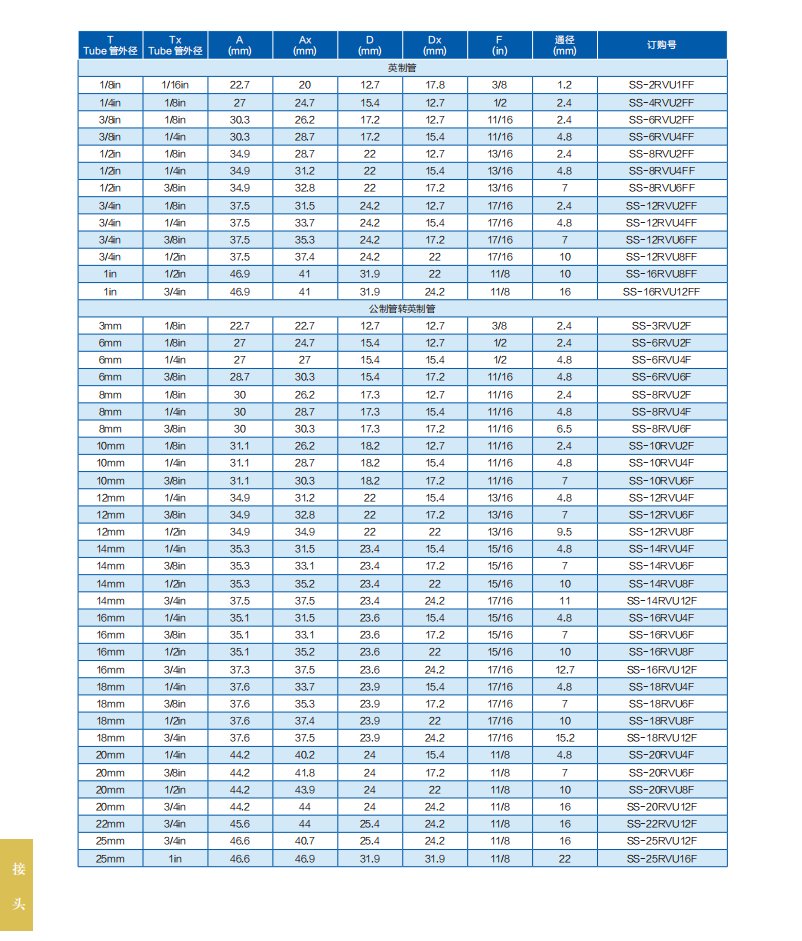

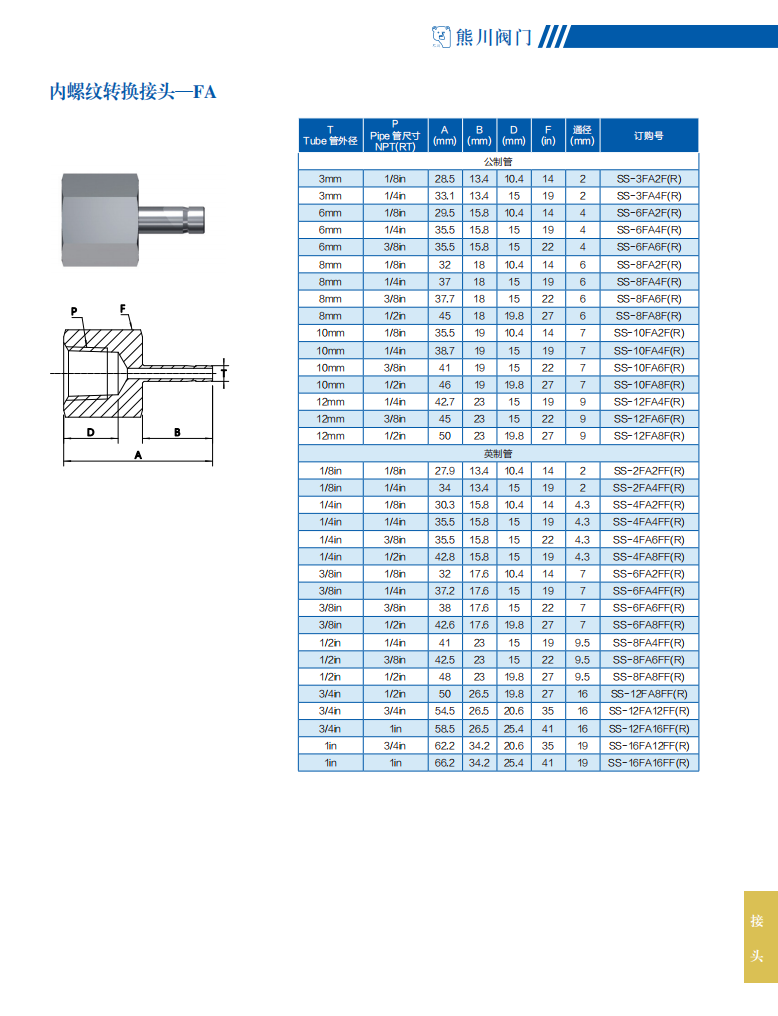

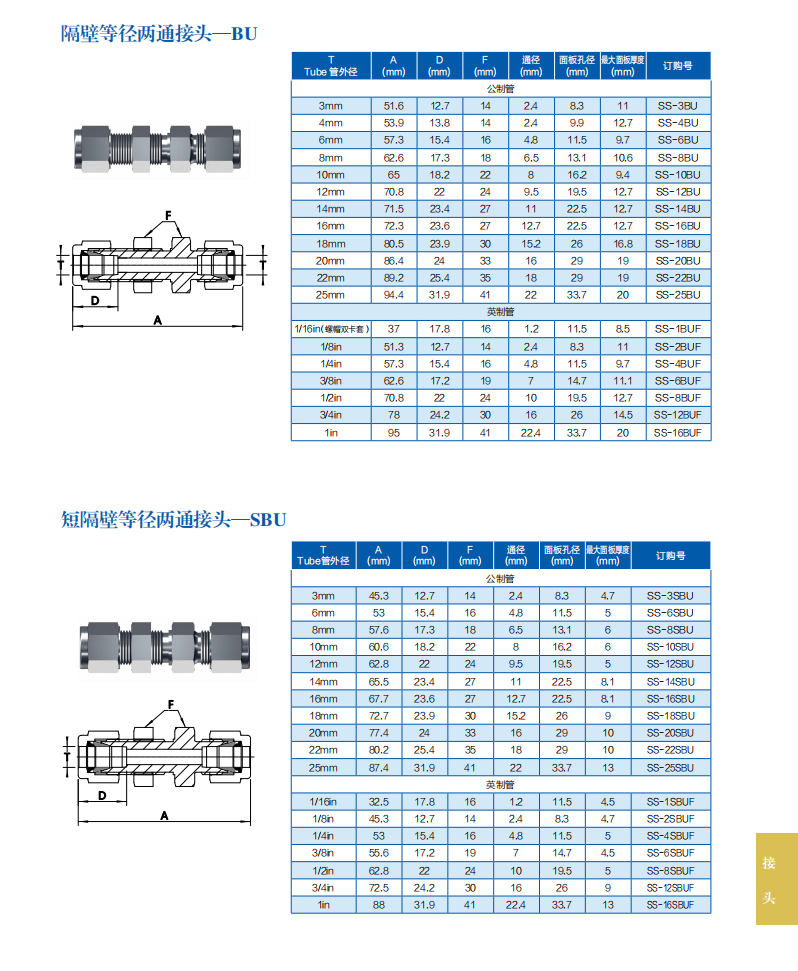

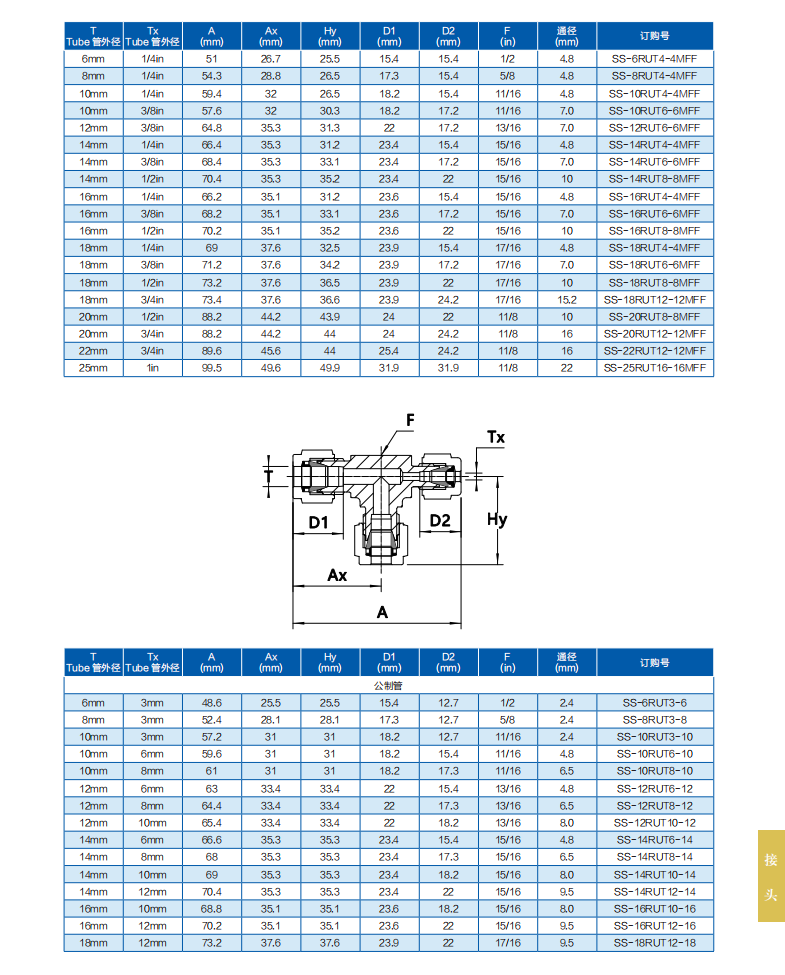

雙卡套接頭
特點

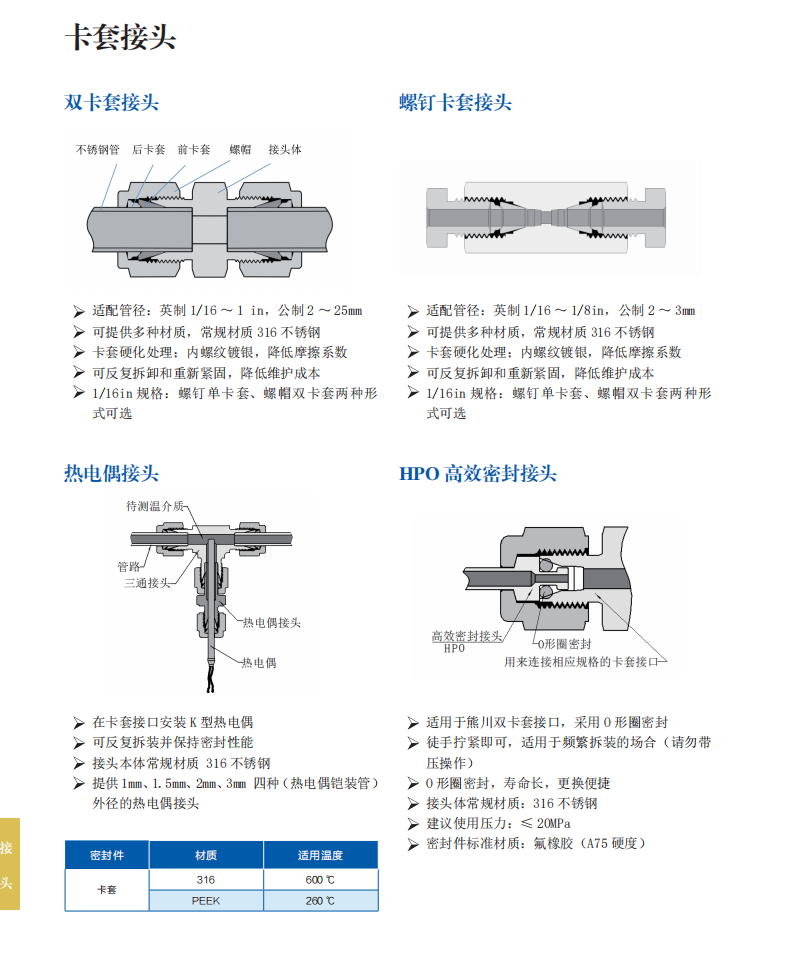

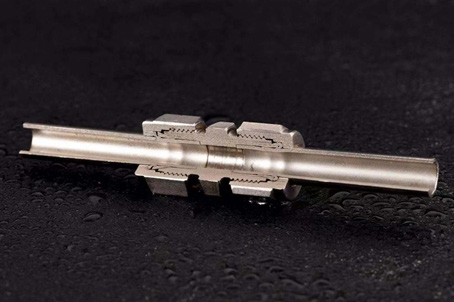

雙卡套密封原理
旋轉螺帽軸向推動后卡套和前卡套尾部達到軸向定位。繼續旋緊,前卡套頂住接頭體錐孔擠壓 Tube 管, 使 Tube 管局部凹陷變形;同時后卡套頂住前卡套擠壓 Tube 管,使 Tube 管凹陷變形;雙卡套的聯合作用可以 實現接頭耐高壓,無泄漏以及管道安裝的牢固性。 安裝接頭時,需要固定住接頭,用扳手帶動螺帽順時針旋轉。如果不固定住接頭就直接選緊螺帽,這樣旋 緊的力矩作用點就不在所對應的接頭而是在流體管路某個位置,很可能對該處造成不良影響。
雙卡套特點:
1. 尺寸范圍從 1/16in. 至 1in.,公制 2mm 到 25mm
2. 多種材料可供選擇
3. 零件加工精度高
4. 螺母鍍銀有效的提高裝配手感,防止在高溫高壓下螺紋發生咬死現象。
5. 經硬化處理的后卡套加強抓緊鋼管的能力
雙卡套安裝步驟:
熊川管接頭采用國際主流雙卡套管連接密封技術,按照以下三步操作可以輕松達到密封連接:

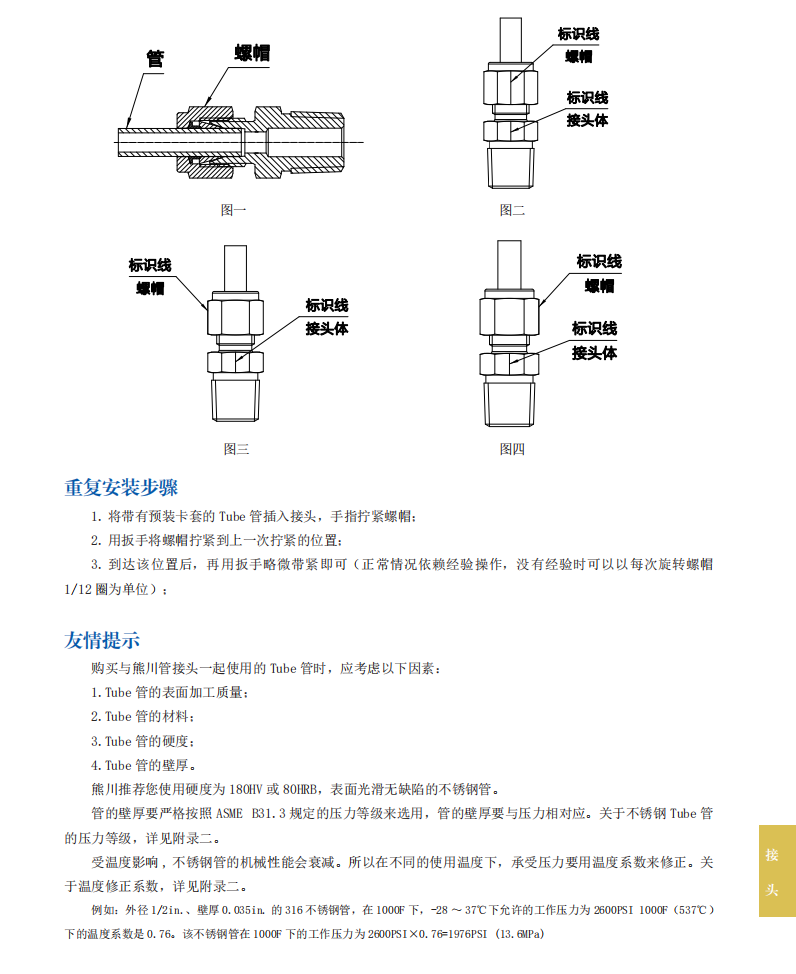

1.將前卡套、后卡套、螺帽依次安裝到接頭體上,用手預緊螺帽,插入 Tube管,確保頂?shù)浇宇^插管孔底部(如 圖一所示);
2. 在緊固螺帽之前,請在螺帽與接頭體外端劃定標示線(如圖二所示)。
3. 相應工具固定接頭體,使用適配的扳手緊固螺帽 1? 圈。即觀察標示線轉動一整圈后繼續轉動 1/4 圈(如 圖三所示)。 對于 6mm 以下規格的管徑。按照上述步驟操作。從預緊狀態緊固螺帽 3/4 圈即可(如圖四所示)。

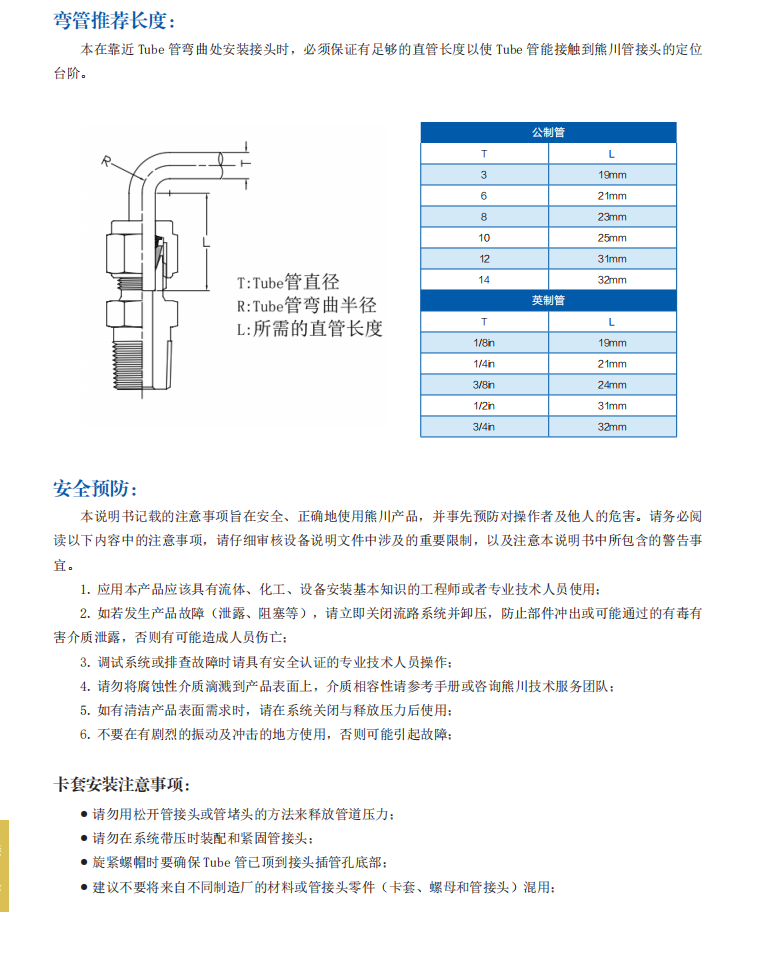

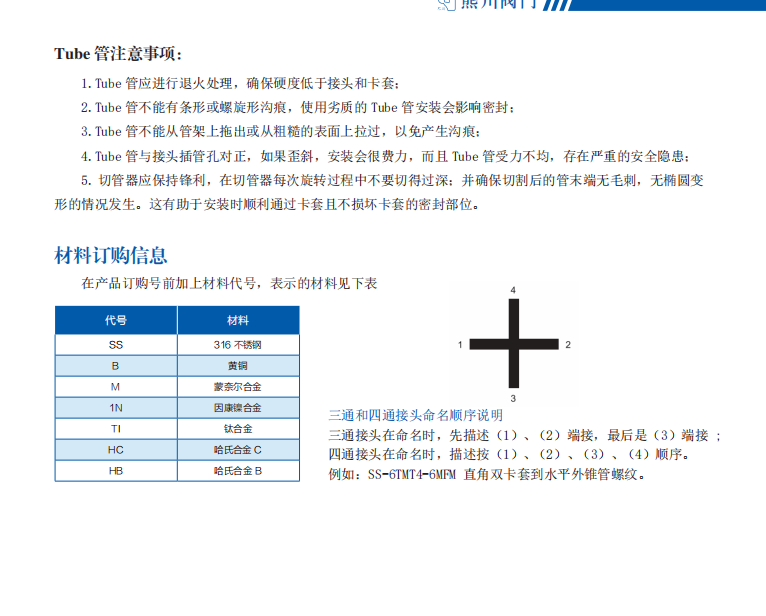

注意:安裝管路時,如發現接頭插管孔與 Tube 管不能對正,不能強行把 Tube 管歪斜著插入接頭,應及時調整,使二者完全對正;
